INTRODUCCIÓN

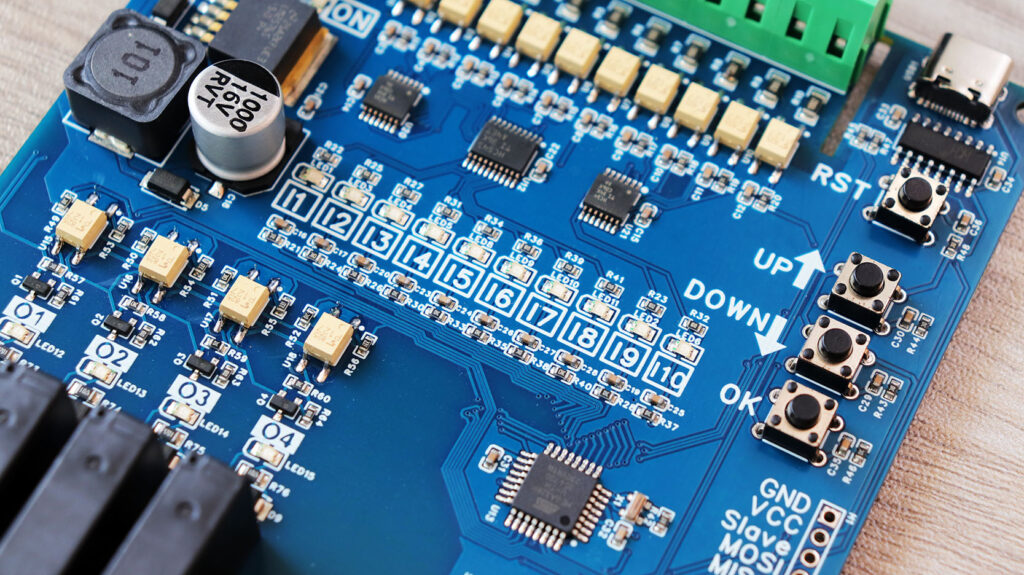

Este es la V4 de las tarjetas especializadas para ascensores de carga que venimos desarrollando, esta vez con una mejora de haber integrado pulsadores de configuración y un display de 7 segmentos que nos indicada el nivel de piso. Te gustaría saber cómo se hizo este controlador desde el esquemático electrónico, el diseño pcb y el armado de la maqueta? Pues no te despegues de este articulo.
ESPECIFICACIONES TÉCNICAS
- Tensión de alimentación……………………….…………24VDC
- Corriente de alimentación………………….……………90mA
- Entadas digitales 12-24VDC……………………….……10
- Salidas RLY…………………………………………………………4
-
- Tensión AC…………..……….………………….….……250V
- Corriente AC…………………………………………….5A
- Tensión DC………………………………………………30V
- Corriente DC……………………………………………5A
-
- Entorno de programación………………………..………..Arduino IDE
- Condiciones ambientales min……………………….….-40°
- Condiciones ambientales max…………………..……….80°
- Dimensiones……………………………………………………….100x120mm
- Empotrable………………………………….……………………Sí
- Programación directa (PC-Tarjeta electrónica)…………Sí
- Display de 7 segmentos………………………………………………Sí
- Pulsadores de configuración……………………………………….Sí
ESQUEMATICO ELECTRONICO
LISTA DE MATERIALES
Comment | Designator | Footprint | Value | Manufacturer Part | Manufacturer | Supplier Part |
100nF | C1,C13 | C1206 | 100nF | CL31B104KBCNNNC | SAMSUNG(三星) | C24497 |
100uF | C2 | CAP-SMD_BD8.0-L8.3-W8.3-FD | 100uF | VT1H101M-CRF10 | VT(首科) | C305377 |
100nF | C3,C4,C5,C6,C7,C8,C9,C10,C11,C12,C14,C15,C16, C17,C19,C20,C21,C22,C23,C24,C25,C26,C27,C28, C29,C30,C31,C32,C33,C34,C35,C36,C37 |
C0603 | 100nF | CC0603KRX7R9BB104 | YAGEO(国巨) | C14663 |
1000uF | C18 | CAP-SMD_BD10.0-L10.3-W10.3-LS11.3-FD | 1000uF | VT1C102M-CRG10 | VT(首科) | C263979 |
SS210 | D1,D2,D3,D4,D5 | SMA_L4.3-W2.6-LS5.2-RD | SS210 | MDD | C14996 | |
M7 | D6,D7,D8,D9 | SMA_L4.3-W2.6-LS5.2-RD | M7 | MDD | C95872 | |
BSMD1206-100-24V | F1 | F1206 | BSMD1206-100-24V | BHFUSE(佰宏) | C910830 | |
2.54-1x6P直针 | H1 | HDR-TH_6P-P2.54-V-M-1 | 2.54-1x6P直针 | BOOMELE(博穆精密) | C37208 | |
100uH | L1 | IND-SMD_L12.3-W12.3 | 100uH | CYH127-100UH | SHOU HAN(首韩) | C2929505 |
KT-0805G | LED1,LED2,LED3,LED4,LED5,LED6,LED7,LED8,LED9, LED10,LED11,LED12,LED13,LED14,LED15 |
LED0805-R-RD | KT-0805G | KENTO | C2297 | |
SM420561N | LED16 | LED-SEG-TH_10P-L12.7-W19.0-P2.54-S15.24-BL | SM420561N | ARKLED(方舟) | C141367 | |
WJ128V-5.0-2P | P1,P2,P3,P4,P5,P6,P7,P8,P9,P10 | CONN-TH_2P-P5.00_WJ128V-5.0-2P | WJ128V-5.0-2P | KANGNEX(康奈克斯电气) | C8269 | |
MMBT5551 | Q1,Q2,Q3,Q4 | SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR | MMBT5551 | CJ(江苏长电/长晶) | C2145 | |
10kΩ | R1,R2,R3,R4,R5,R6,R7,R8,R9,R10 | R1206 | 10kΩ | 1206W4F1002T5E | UNI-ROYAL(厚声) | C17902 |
10kΩ | R11,R12,R13,R14,R15,R16,R17,R18,R19,R20,R21,R24, R26,R28,R30,R33,R35,R37,R38,R40,R43,R44,R46,R48, R49,R50,R51,R52,R57,R58,R59,R60 |
R0603 | 10kΩ | 0603WAF1002T5E | UNI-ROYAL(厚声) | C25804 |
1kΩ | R22,R23,R25,R27,R29,R31,R32,R34,R36,R39,R41,R45 ,R47,R61,R62,R63,R64 |
R0603 | 1kΩ | 0603WAF1001T5E | UNI-ROYAL(厚声) | C21190 |
1MΩ | R42 | R0603 | 1MΩ | 0603WAF1004T5E | UNI-ROYAL(厚声) | C22935 |
330Ω | R53,R54,R55,R56 | R0603 | 330Ω | 0603WAF3300T5E | UNI-ROYAL(厚声) | C23138 |
220Ω | R65,R66,R67,R68,R69,R70,R71,R72 | R0603 | 220Ω | 0603WAF2200T5E | UNI-ROYAL(厚声) | C22962 |
4.7kΩ | R73,R74,R75,R76 | R0805 | 4.7kΩ | 0805W8F4701T5E | UNI-ROYAL(厚声) | C17673 |
RC-124DM1 | RLY1,RLY2,RLY3,RLY4 | RELAY-TH_RC-XXXXM | RC-124DM1 | WRG(旺荣集团) | C358574 | |
DTS-66K-V | SW1,SW2,SW3,SW4 | KEY-TH_4P-L6.2-W6.2-P4.50-LS6.5 | DTS-66K-V | 圜达 | C141877 | |
TLP127(TPL,U,F) | U1,U2,U3,U4,U5,U6,U7,U8,U9,U10,U15,U16,U17,U18 | SOP-4_L3.6-W4.4-P2.54-LS7.0-BR | TLP127(TPL,U,F) | TOSHIBA(东芝) | C5001 | |
LM2576SX-5.0/NOPB | U11 | PG-TO-263-5_L10.2-W8.7-P1.70-LS14.4-BR | LM2576SX-5.0/NOPB | TI(德州仪器) | C34465 | |
SN74HC541PWR | U12 | TSSOP-20_L6.5-W4.4-P0.65-LS6.4-BL | SN74HC541PWR | TI(德州仪器) | C6758 | |
ATMEGA328P-AU | U13 | TQFP-32_L7.0-W7.0-P0.80-LS9.0-BL | ATMEGA328P-AU | MICROCHIP(美国微芯) | C14877 | |
CH340C | U14 | SOP-16_L10.0-W3.9-P1.27-LS6.0-BL | CH340C | WCH(南京沁恒) | C84681 | |
74HC595D,118 | U19 | SOIC-16_L9.9-W3.9-P1.27-LS6.0-BL | 74HC595D,118 | Nexperia(安世) | C5947 | |
SN74HC14PWR | U20,U21 | TSSOP-14_L5.0-W4.4-P0.65-LS6.4-BL | SN74HC14PWR | TI(德州仪器) | C6821 | |
USB-TYPE-C-018 | USB1 | USB-C_SMD-TYPE-C-31-M-12 | USB-TYPE-C-018 | DEALON(德艺隆) | C2927038 | |
16MHz | X1 | OSC-SMD_3P-L3.2-W1.3-P0.95-L | 16MHz | CSTCE16M0V53-R0 | muRata(村田) | C32180 |
PASOS PARA SUBIR UN PROGRAMA
PASO 1 : SUBIR PROGRAMA BOOTLOADER A UN ARDUINO UNO
Primero subimos este código BOOTLOADER a un arduino UNO como normalmente subimos cualquier programa a nuestra placa arduino UNO.
PASO 2 : CABLEADO PARA SUBIR GESTOR DE ARRANQUE (BOOTLOADER)
Despues de haber subido el programa anterior, ahora vamos aquemar el gestor de arranque al nuevo microcontrolador que tiene nuestro plc.
Recuerden que para poder usar un microcontrolador nuevo (atmega328P-AU), es necesario subir un gestor de arranque como también llamado “BOOTLOADER”, esto nos facilitará subir programas en futuras ocasiones. Especialmente cuando se quiere programar desde el IDE de arduino.
finalmente para quemar el bootloader se tendrá que realizar a través de los pines ISP, que prácticamente serían los pines [(MOSI=PIN 11) (MISO = PIN 12) (SCK=PIN 13) (Slave=PIN 10)]. Para subir y quemar el gestor de arranque necesitaremos un arduino UNO ó MEGA y realizar las siguientes conexiones (ARDUINO UNO – PLC LOGO demo). OJO que este paso solo se hace una sola vez.
CODIGO
int clockpin = 11; //Cuando ay que leer los bit SH int data = 12; //Envio datos DS int latch = 13; //indica pin de salida en el chip ST int S_I_cont = 0; int contador = 0; int valor = 0; int valor1 = 0; int B_EM = 0; const int NUM[] = { // display katodo comun 63, //Numero 0 en binario es : 00111111 6, //Numero 1 en binario es : 00000110 91, //Numero 2 en binario es : 01011011 79, //Numero 3 en binario es : 01001111 102, //Numero 4 en binario es : 01100110 109, //Numero 5 en binario es : 01101101 125, //Numero 6 en binario es : 01111101 7, //Numero 7 en binario es : 00000111 127, //Numero 8 en binario es : 01111111 111, //Numero 9 en binario es : 01101111 63, //Numero 0 en binario es : 00111111 28, //NUM 0 en binario es : 00011100 puerta bajando, para posicion inicial }; unsigned long time; float tiempo = 2000; unsigned long t = 0; //physical inputs const int in1 = 2; const int in2 = 3; const int in3 = 4; const int in4 = 5; const int in5 = 6; const int in6 = 7; const int in7 = 8; const int in8 = 9; const int in9 = 10; const int in10 = A6; const int in11 = A7; const int btn_up = 16; const int btn_ok = 15; const int btn_dn = 14; // physical outputs const int m_up = 17; //motor up const int m_down = 18; // motor down const int booking = 19; // reserva const int booking1 = 10; // reserva // Memories //ETAPA boolean e0, e1, e2, e3, e4, e5, e6, e7, e8, e9, e10, e11, e12 = false; //TRANSITION boolean t01, t02, t03, t04, t05, t06, t07, t08, t09, t010, t011, t012, t10, t20, t30, t40, t50, t60, t70, t80, t90, t100, t110, t120 = false; int last_S_I = 0; int retard = 0; void setup() { Serial.begin(9600); //salidas para display pinMode(latch, OUTPUT); pinMode(clockpin, OUTPUT); pinMode(data, OUTPUT); //sensores infrarrojo pinMode(in1, INPUT); //final de carrera de seguridad pinMode(in2, INPUT); pinMode(in3, INPUT); //pusadores de llamada pinMode(in4, INPUT); //1er piso pinMode(in5, INPUT); //2do piso pinMode(in6, INPUT); //3to piso pinMode(in7, INPUT); //4to piso pinMode(in8, INPUT); //5to piso pinMode(in9, INPUT); // Pulsador de emergencia //Pulsadores de configuración pinMode(btn_up, INPUT); pinMode(btn_ok, INPUT); pinMode(btn_dn, INPUT); //salidas motor pinMode(m_up, OUTPUT); pinMode(m_down, OUTPUT); pinMode(booking, OUTPUT); pinMode(booking1, OUTPUT); //delay(2000); while (!digitalRead(in2) == HIGH) { digitalWrite(m_down, 1); digitalWrite(latch, LOW); shiftOut(data, clockpin, MSBFIRST, NUM[11]); // lee el arreglo y pasa cada NUM a lectura binaria digitalWrite(latch, HIGH); } //delay(500); while (!digitalRead(in1) == HIGH) { digitalWrite(m_down, 0); digitalWrite(m_up, 1); } if (digitalRead(in1) == true) { digitalWrite(m_up, 0); S_I_cont = 1; } digitalWrite(m_down, 0); digitalWrite(booking, 0); digitalWrite(booking1, 0); } void loop() { //Inputs int S_I = digitalRead(in1); int F_D = digitalRead(in2); int F_U = digitalRead(in3); int b1 = digitalRead(in4); int b2 = digitalRead(in5); int b3 = digitalRead(in6); int b4 = digitalRead(in7); int b5 = digitalRead(in8); int B_E = digitalRead(in9); //Boton de energencia if (B_E != valor) { if (B_E == LOW) { valor1++; delay(200); } } valor = B_E; if (valor1 == 1) { B_EM = true; } if (valor1 == 2) { B_EM = false; valor1 = 0; } if (e1 || e2 || e3 || e4 || e5 || e6 || e7 || e8 || e9 || e10 || e11 || e12 == true) { time = millis(); if (time - t > tiempo) { t = time; contador++; //Serial.println(contador); } } if (S_I != last_S_I) { if (S_I == LOW) { if (contador > 3) { if (e1 || e2 || e3 || e4 || e5 || e6 == true) { if (S_I_cont < 4) { S_I_cont++; contador = 0; } } if (e7 || e8 || e9 || e10 || e11 || e12 == true) { if (S_I_cont > 1) { S_I_cont--; contador = 0; } } } } } last_S_I = S_I; //INICIALIZACION*************************** if ((!e1 && !e2 && !e3 && !e4 && !e5 && !e6 && !e7 && !e8 && !e9 && !e10 && !e11 && !e12) == true) { e0 = true; } //TRANSITION********************************* //from 1 to 2 floor if (e0 == true && S_I_cont == 1 && b2 == true) { t01 = true; t10 = false; } if (e1 && S_I_cont == 2) { t10 = true; t01 = false; } //from 1 to 3 floor if (e0 && S_I_cont == 1 && b3 == true) { t02 = true; t20 = false; } if (e2 && S_I_cont == 3) { t20 = true; t02 = false; } //from 1 to 4 floor if (e0 && S_I_cont == 1 && b4 == true) { t03 = true; t30 = false; } if (e3 && S_I_cont == 4) { t30 = true; t03 = false; } //from 2 to 3 floor if (e0 && S_I_cont == 2 && b3 == true) { t04 = true; t40 = false; } if (e4 && S_I_cont == 3) { t40 = true; t04 = false; } //from 2 to 4 floor if (e0 && S_I_cont == 2 && b4 == true) { t05 = true; t50 = false; } if (e5 && S_I_cont == 4) { t50 = true; t05 = false; } //from 3 to 4 floor if (e0 && S_I_cont == 3 && b4 == true) { t06 = true; t60 = false; } if (e6 && S_I_cont == 4) { t60 = true; t06 = false; } //from 4 to 3 floor if (e0 && S_I_cont == 4 && b3 == true) { t07 = true; t70 = false; } if (e7 && S_I_cont == 3) { t70 = true; t07 = false; } //from 4 to 2 floor if (e0 && S_I_cont == 4 && b2 == true) { t08 = true; t80 = false; } if (e8 && S_I_cont == 2) { t80 = true; t08 = false; } //from 4 to 1 floor if (e0 && S_I_cont == 4 && b1 == true) { t09 = true; t90 = false; } if (e9 && S_I_cont == 1) { t90 = true; t09 = false; } //from 3 to 2 floor if (e0 && S_I_cont == 3 && b2 == true) { t010 = true; t100 = false; } if (e10 && S_I_cont == 2) { t100 = true; t010 = false; } //from 3 to 1 floor if (e0 && S_I_cont == 3 && b1 == true) { t011 = true; t110 = false; } if (e11 && S_I_cont == 1) { t110 = true; t011 = false; } //from 2 to 1 floor if (e0 && S_I_cont == 2 && b1 == true) { t012 = true; t120 = false; } if (e12 && S_I_cont == 1) { t120 = true; t012 = false; } //ETAPA************************************** if (e0 && t01 == true) { e0 = false; e1 = true; } if (e1 && t10 == true) { e1 = false; e0 = true; } if (e0 && t02 == true) { e0 = false; e2 = true; } if (e2 && t20 == true) { e2 = false; e0 = true; } if (e0 && t03 == true) { e0 = false; e3 = true; } if (e3 && t30 == true) { e3 = false; e0 = true; } if (e0 && t04 == true) { e0 = false; e4 = true; } if (e4 && t40 == true) { e4 = false; e0 = true; } if (e0 && t05 == true) { e0 = false; e5 = true; } if (e5 && t50 == true) { e5 = false; e0 = true; } if (e0 && t06 == true) { e0 = false; e6 = true; } if (e6 && t60 == true) { e6 = false; e0 = true; } if (e0 && t07 == true) { e0 = false; e7 = true; } if (e7 && t70 == true) { e7 = false; e0 = true; } if (e0 && t08 == true) { e0 = false; e8 = true; } if (e8 && t80 == true) { e8 = false; e0 = true; } if (e0 && t09 == true) { e0 = false; e9 = true; } if (e9 && t90 == true) { e9 = false; e0 = true; } if (e0 && t010 == true) { e0 = false; e10 = true; } if (e10 && t100 == true) { e10 = false; e0 = true; } if (e0 && t011 == true) { e0 = false; e11 = true; } if (e11 && t110 == true) { e11 = false; e0 = true; } if (e0 && t012 == true) { e0 = false; e12 = true; } if (e12 && t120 == true) { e12 = false; e0 = true; } //ACTUADORES********************************* // Motor subiendo if ((e1 || e2 || e3 || e4 || e5 || e6 == true) && (!F_D && !F_U && !B_EM == true)) { digitalWrite(m_up, HIGH); digitalWrite(m_down, LOW); cont(); } //Reposo if (e0 || F_D || F_U || B_EM == true) { digitalWrite(m_up, LOW); digitalWrite(m_down, LOW); cont(); } //motor bajando if ((e7 || e8 || e9 || e10 || e11 || e12 == true) && (!F_D && !F_U && !B_EM == true)) { digitalWrite(m_up, LOW); digitalWrite(m_down, HIGH); cont(); } while (digitalRead(btn_up) == 1) { digitalWrite(m_up, HIGH); digitalWrite(m_down, LOW); } while (digitalRead(btn_dn) == 1) { digitalWrite(m_up, LOW); digitalWrite(m_down, HIGH); } } void cont() { digitalWrite(latch, LOW); shiftOut(data, clockpin, MSBFIRST, NUM[S_I_cont]); // lee el arreglo y pasa cada NUM a lectura binaria digitalWrite(latch, HIGH); }
