ASCENSOR con PLC S7 1200

En este articulo vamos a aprender a automatizar un  ascensor de 4 pisos con un plc de siemens. te interesa? Pues no te despegues de la pagina.

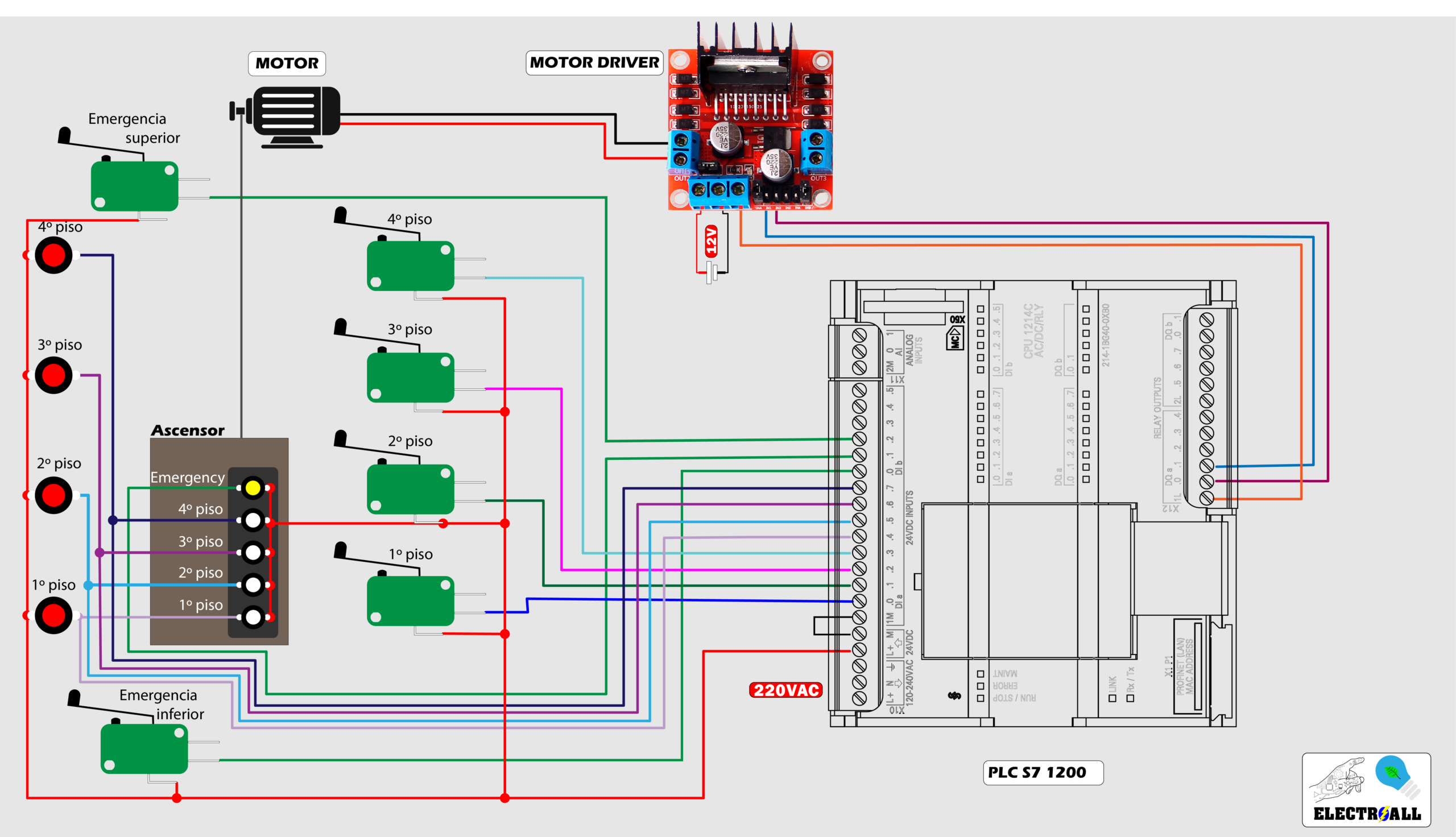

 Básicamente estas son las conexiones con los dispositivos externos. En principio tenemos el autómata s7 1200 de siemens, luego ubicamos los finales de carrera para el primer, segundo, tercer y cuarto piso, y al otro lado encontramos los pulsadores de llamada que se hallan en el primer, segundo, tercer y cuarto piso, obviamente dentro de la cabina del ascensor tendremos 4 pulsadores para todos los niveles respectivamente, y no podría faltar un pulsador de emergencia. A simple vista esto sería suficiente para que el ascensor puede funcionar. No obstante, tenemos que colocar finales de carrera en el límite inferior y el límite superior, esto para detectar cuando la cabina se sale de su ciclo normal y asegurarnos de que no ocurra accidentes Ahora para que la cabina del ascensor se deslice tenemos que colocar un motor con su respectiva poleada, en este caso como es un video demostrativo colocaremos un motor de corriente continua de 12V, sin embargo, cuando se instala en la vida real tenemos que usar un motor de corriente alterna, y bueno  para controlar el giro de este motor vamos a usar el ya conocido driver LM298, ahora, para las señales de inversión de giro los sacaremos de los relays del plc. En cuanto al cableado, primero extenderemos 24V a los  comunes de cada final de carrera y pulsadores ,y el normalmente abierto a las entradas del plc, finalmente alimentamos el plc con corriente alterna,
