- Tensión de Alimentación_______________24VDC
- Consumo corriente max_______________70mA
- Salidas Relays (NO & NC)_____________10
- Carga AC______________________________220 VAC / 10A
- Carga DC______________________________30 VDC / 10A
- Leds Señalisadores____________________Sí

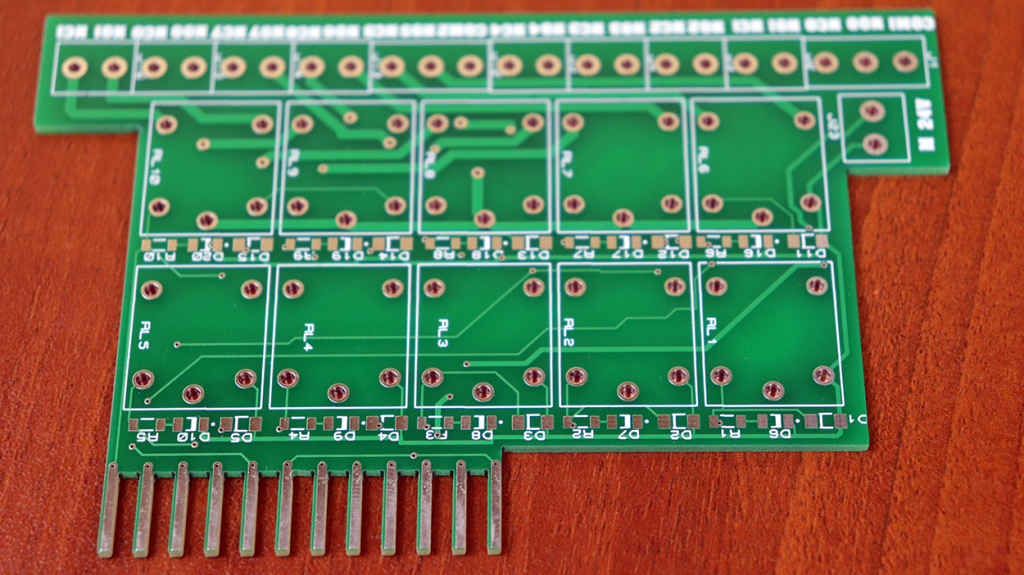

DISEÑO TARJETA PCB – Ordene ahora en JLCPCB
LISTA DE COMPONENTES
LISTA DE COMPONENTES
- D1-D19 (IMPARES); Diodo led SMD package 1206 (buy & see)
- D2-D20 (PARES); Diodo rectificador package SOD80 (buy & see)
- J1,J6; Borneras de 3 pines (buy & see)
- J2-J5, J7-J11; borneras de 2 pines (buy & see)
- R1-R10: Resistencia SMD 1/4W 4.7k Ohm package 1206 (buy & see)
- RL1-RL10; Relay normal 24V (buy & see)
