INTRODUCCIÓN En este proyecto desarrollamos un controlador programable tipo PLC con Arduino, que incorpora una pantalla táctil HMI, entradas multivoltaje (0V a 290V en AC y DC) y 8 salidas digitales con transistores MOSFET. Te mostramos todo el proceso: desde el diseño del esquemático electrónico, la creación de las PCBs, hasta el diseño de la...

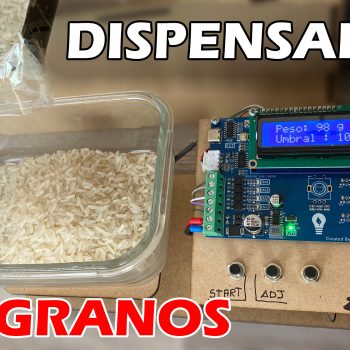

INTRODUCCIÓN Desarrollé un sistema automatizado de dispensado controlado por Arduino Nano modificado, capaz de entregar cantidades exactas de producto (desde 100g hasta 1000g) con precisión milimétrica. El proyecto integra: Electrónica avanzada: Fuente regulada a 5V, sensor HX711 para pesaje de alta precisión, entradas protegidas con optoacopladores y salidas configurables para motores. Diseño mecánico profesional: Estructura...

ESPECIFICACIONES TÉCNICAS Tensión de alimentación……………………….…………12VDC Corriente de alimentación………………….……………120mA Entadas digitales 5-12VDC……………………….……8 Entradas Análogas.......................................................2 Salidas RLY…………………………………………………………5 Tensión AC…………..……….………………….….……250V Corriente AC…………………………………………….10A Tensión DC………………………………………………30V Corriente DC……………………………………………10A Entorno de programación………………………..………..Arduino IDE Salidas para leds...................................................................3 Salidas para pantalla Display de 7 seg.........................4Dig Pulsadores de configuracion...........................................Sí Comunicación I2C……………………………….……..………..Sí Condiciones ambientales min……………………….….-40° Condiciones ambientales max…………………..……….150° Dimensiones……………………………………………………….160x100mm  Empotrable………………………………….……………………Sí wifi………………………………………………………………………………Sí Bluetooth……………………………………………………………………Sí Programación directa (PC-Tarjeta...

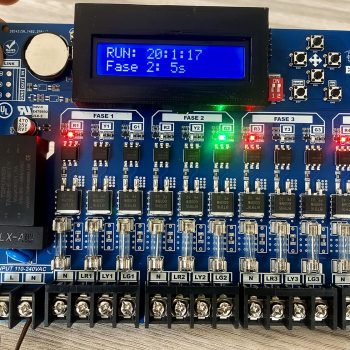

INTRODUCCIÓN En cada intersección, siempre hay un pequeño tablero de control que gobierna los tiempos en verde, amarillo y rojo. Y justamente hoy, vamos a aprender a crear la tarjeta de control, el cerebro que gestiona toda la secuencia del grupo de semáforos. Veremos desde el esquemático electrónico, el diseño de la PCB y la...

Facebook Facebook YouTube YouTube Instagram Instagram GitHub GitHub INTRODUCCIÓN Hoy les mostraré una maqueta de un panel de precios para gasolineras. En este panel, podemos ver el precio del Diesel, luego los precios de la Gasolina 95, 90 y 84. Más abajo tenemos una pantalla con tres pulsadores, que nos permiten configurar los precios de...

PASOS MANTENIMIENTO PREVENTIVO UPS Voltaje de Entrada y Salida Propósito: Verificar que los niveles de voltaje estén dentro del rango esperado para la entrada y salida. Procedimiento: Mide el voltaje en la entrada y salida del sistema con un multímetro. Compara los valores con las especificaciones del fabricante. Criterios: Los valores deben estar dentro del...

INTRODUCCIÓN ¿Me creerían si les digo que este único sensor es capaz de medir el nivel de agua en una represa, un tanque de agua, un tanque de aceite, y muchos otros lugares similares? Para demostrar su funcionamiento, utilizaremos este tubo con agua de más de dos metros de profundidad. Vamos a sumergirlo poco a...

Facebook Facebook YouTube YouTube Instagram Instagram GitHub GitHub INTRODUCCIÓN Aquí tenemos un contador de 4 dígitos y aquí están los sensores y a medida que van ingresando las personas el conteo se incrementa y cuando salen el conteo va decrementando. Y lo genial de este proyecto es que puedes ajustar el aforo. Además tiene la...

INTRODUCCIÓN El día de hoy vamos a diseñar un circuito y a su vez una tarjeta PCB para controlar un tanque de agua. La tarjeta tendrá la capacidad de medir el 25, 50, 75, 100% de  nivel de agua, además podrá detectar que sí hay agua o no en la entrada del motor, y finalmente...
