MATERIALES
A) 2 Circuitos integrados Contadores de décadas 74192
B) 2 Circuitos integrados Decodificadores 7447
C) 2 Display Ánodo Común
D) 2 Pulsadores (NA)
E) 2 Resistencias 220 Ω
F) 2 Resistencias 10k Ω
A) 2 Circuitos integrados Contadores de décadas 74192
B) 2 Circuitos integrados Decodificadores 7447
C) 2 Display Ánodo Común
D) 2 Pulsadores (NA)
E) 2 Resistencias 220 Ω
F) 2 Resistencias 10k Ω

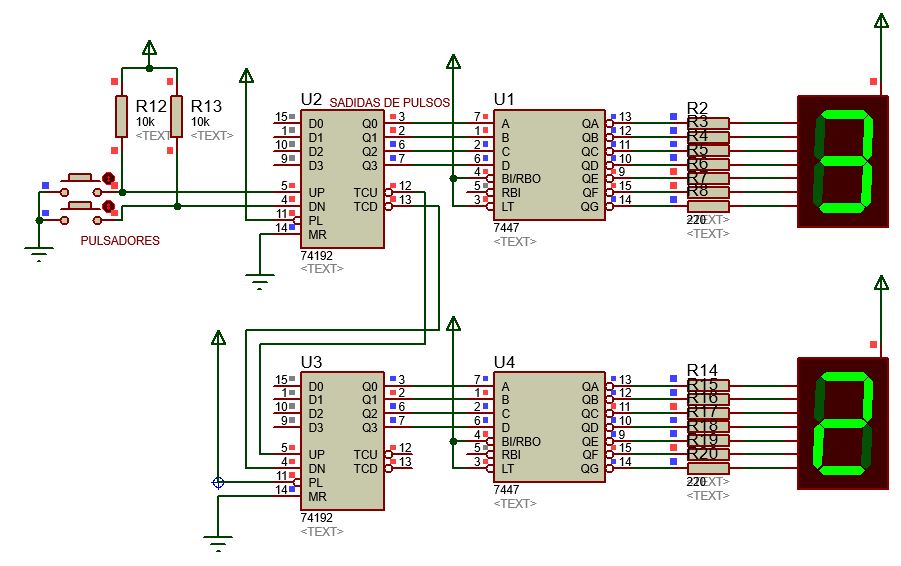

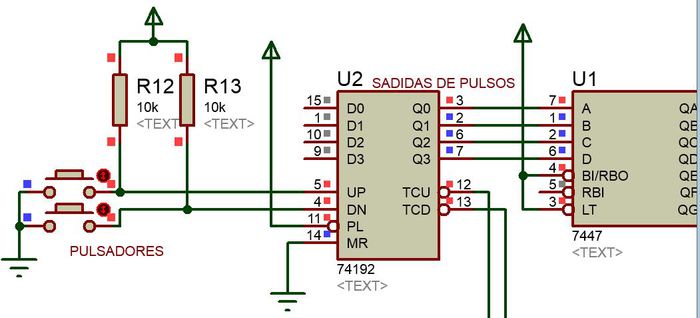

Este Circuito integrado será el dispositivo donde se va a enviar los pulsos desde los pulsadores, para luego enviar pulsos al Decodificador 7447 atravez de los pines (3,2,6,7), así como se muestra en la siguiente imagen.
Este circuito será el encargado de decodificar los pulsos recibidos del CI 74192, la cual recibirá los pulsos atreves de los pines (7, 1, 2, 6), para finalmente enviar pulsos al display atreves de los pines (13=a, 12=b, 11=c, 10=d, 9=e, 15=f, 14=g); así como se muestra en la siguiente imagen.

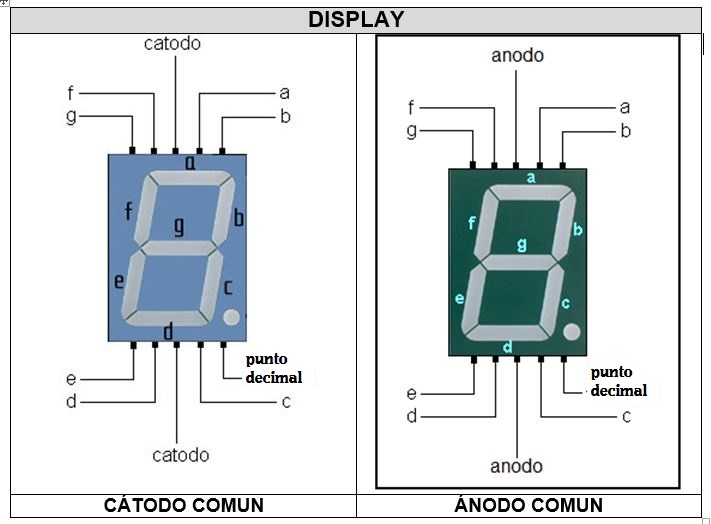

Cuando hablamos de displays de 7 segmentos, estamos hablando nada más ni nada menos de 7 leds que internamente están unidos necesariamente a un ánodo o cátodo común, en este caso es ánodo común, es decir, que tiene todos los polos positivos unidos, e ahí recibe el nombre de ANADO común, lo mismo sucederá con el CATODO común estarán unidos los pines negativos.
