INTRODUCCIÓN

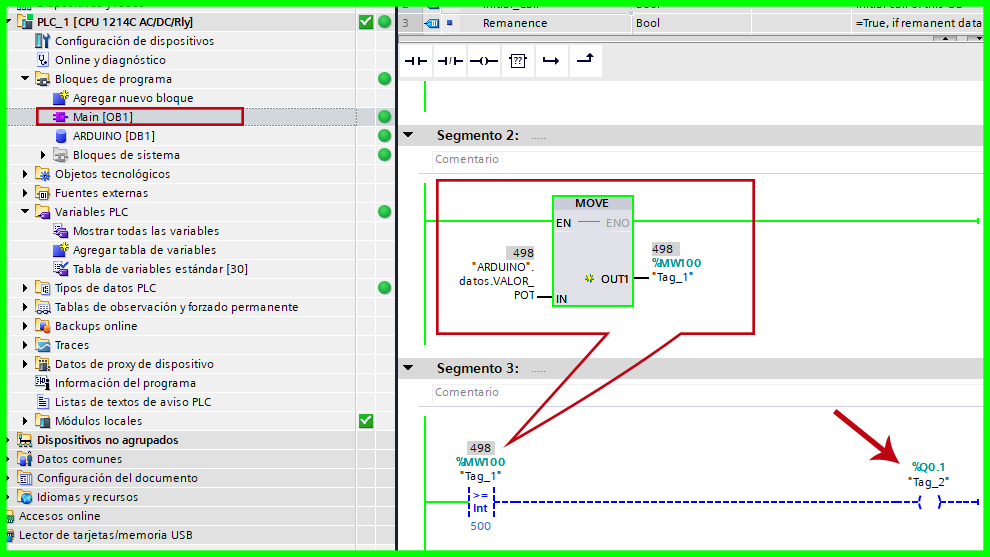

Alguna vez te preguntaste, será posible establecer una comunicación entre un ARDUINO y un PLC?, la respuesta es SÍ, en este artículo aprenderemos como se realiza paso a paso este enlace. Seguramente a muchos de nosotros nos suena familiar el protocolo de comunicación MODBUS, esta comunicación es una de las comunicaciones estándar que se usa en las industrias para la comunicación de dispositvos plc’s, drivers, módulos, etc. Justamente para establecer el intercambio de datos de un Arduino y un PLC usaremos el mismo protocolo ya antes mencionado, el cual nos permitirá el intercambio de lecturas de señales digitales, señales analógicas y otros datos. Por consiguiente, en este episodio mandaremos señales analógicas desde un arduino a un dispositivo PLC Siemens S7 1200, para que posteriormente el dispositivo PLC realice un acción de acuerdo a los datos recibidos. por ejemplo, que se active una salida cuando el valor analógico sea mayor igual a 500.
5 comentarios. Dejar nuevo
Hola Men, interesante tu desempeño, quería hacerle una consulta, hace tiempo que quería hacer esa misma comunicación pero, en este caso al revés como el plc no tiene muchas salidas enviarle dichos salidas al arduino, como podría hacer esto?. En este caso no había pensado en Nodbus, la tengo aprendido en tus Tutoriales lo que TiaPortal y su s7-1200, eres una gran ayuda compañero saludos desde CBBA-BOLIVIA!!! 💪Electroall
No se preocupe, en unos días ya sale un video de ello 🙂
Saludos.

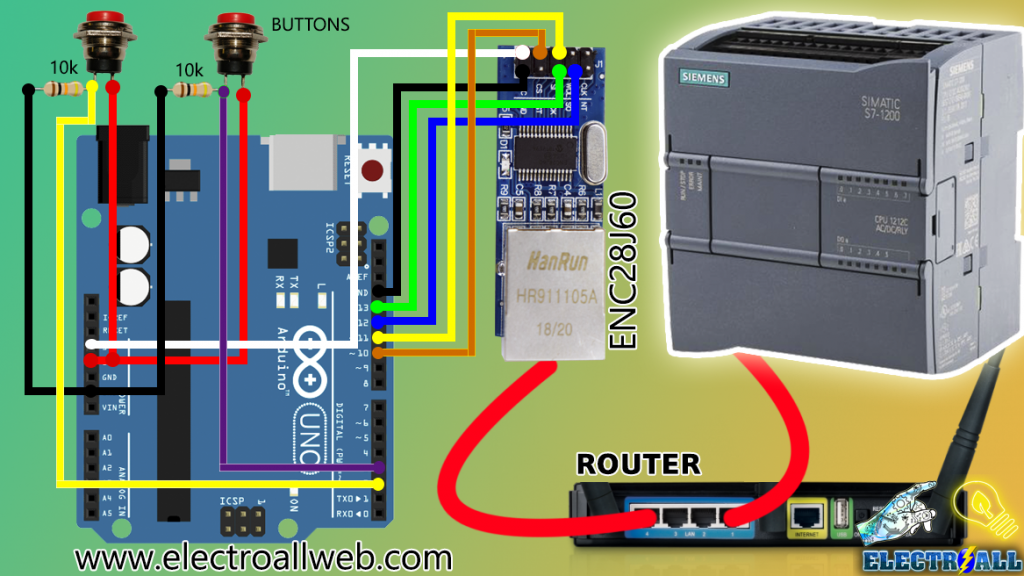

Consulta, en la ficha técnica del ENC28J60 dice que el voltaje de operación es de 3.3V, sin embargo veo que lo has conectado directamente a 5.0V del arduino y la señal SO del modulo también sin adaptador de nivel lógico.
Si es buena idea poner a funcionar ese modulo en esas condiciones y de ser así, de donde obtuviste la info?

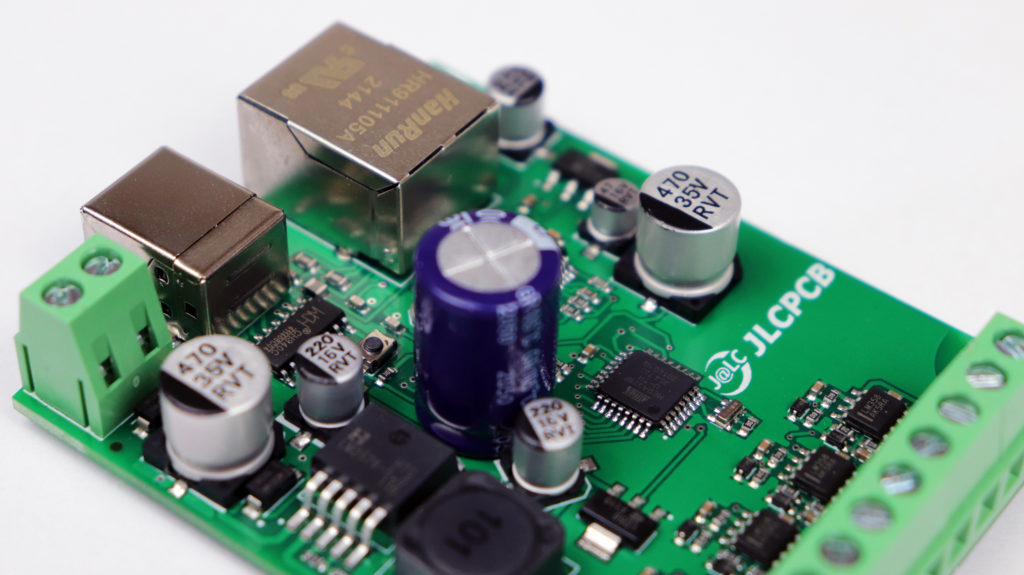

Quiero hacer un módulo autónomo, se sea un mini-arduino uno y el ENC28J60 y hacer una board lo mas pequeña posible y me surgen esas dudas mientras diseño.
Gracias y excelente trabajo.
los Dispositivos de empaquetado SPDIP, SSOP, SOIC puede soportar 5V, Sin embargo los empaquetados QFN NO!. Lo hice esta conexión por motivos genéricos. No obstante, lo recomendable es alimentar con 3.3V. En la proxima diagrama que voy a subir lo haré con la conexión a 3.3V.
Gracias por la sugerencia.
Hola muy buena tu pagina, estoy probando los circuitos. Podrías hacer un video usando un arduino y el s7 1200 usando paginas web en el mismo plc.
