Dimmer digital con ARDUINO (Regulación perfecta)

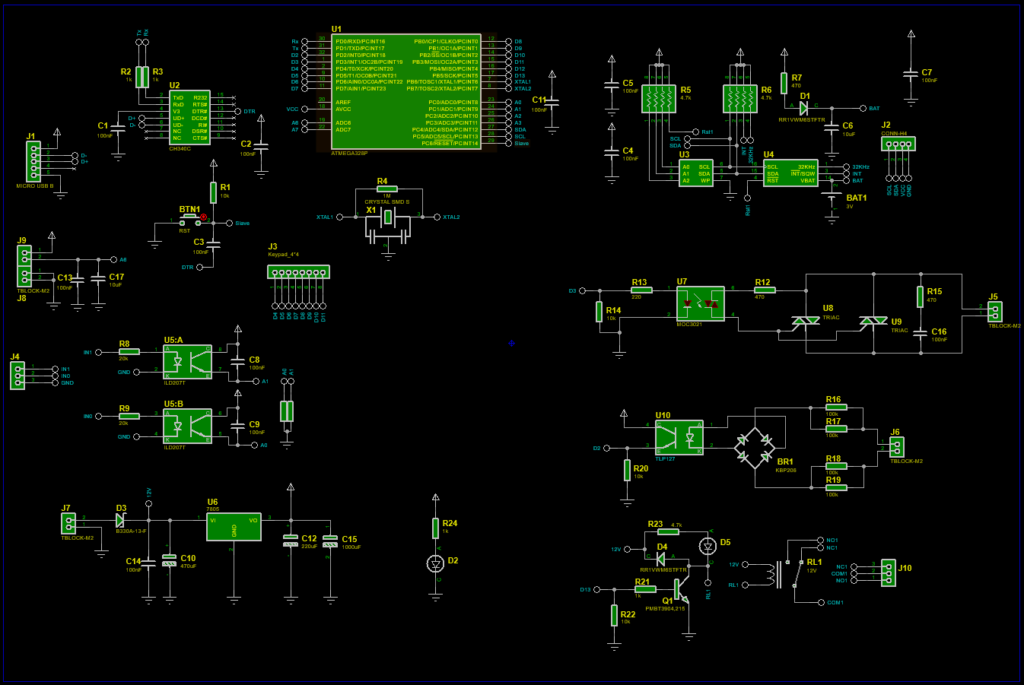

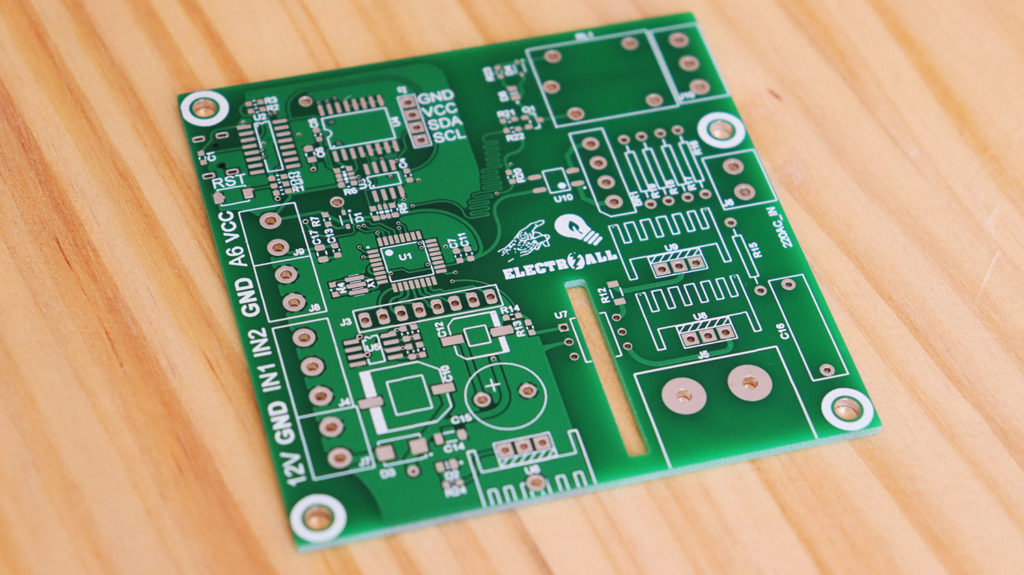

Hace más de 2 años publiqué un video explicando sobre un circuito DIMMER, prácticamente regulando la intensidad de luz de un bombillo de 220VAC, dicho circuito era muy simple, por ende no se podía controlar la totalidad de luminosidad del foco. Viendo esos inconvenientes hoy crearemos una  tarjeta dimmer digital con arduino, lo cual nos permitirá controlar la totalidad de luz y eficientemente.

1. Tensión de alimentación……………………….…………12VDC
2. Corriente de alimentación………………….……………70mA
3. Entradas digitales 12Vdc……………………………………………2
4. Entrada AC (110-220Vac)……………………………………….1
5. Entradas Analógicas……………………………………………….1
6. Reloj de tiempo Real………………………………………….Extremadamente preciso
7. Pantalla LCD (16×2)…………………………………………..Sí
8. Programación Directa………………………………….….Ordenador o celular – MAIN BOARD
9. Entorno de programación………………………..……..Arduino IDE
10. Condiciones ambientales min………………………….-10°
11. Condiciones ambientales max…………………..…….80°
12. Salida para keypad (4*4)……………………………………….1
13. Salida RELAY………………………………………………………1
    • Tensión salida AC…………………………..….……220V
    • Corriente AC………………………………………….2A
    • Tensión DC……………………………………………30V
    • Corriente DC…………………………………………2A
14. Salida TRIAC………………………………………………………….1
    • Tensión salida AC…………………………….……250V
    • Corriente AC……………………….……………….12A
15. Dimensiones…………………………………….………….80×80mm
16.  Empotrable…………………………………………………Sí

CÓDIGO BÁSICO (VARIACIÓN DE TIEMPO EN UN CICLO)

const int  AC_IN_ZERO = 2;
const int triac = 3;
int pot_value = 0;
boolean state = LOW;

int estado_AC_IN_ZERO = 0;
int lastButtonState_asc = 0;

void setup() {

  pinMode(AC_IN_ZERO, INPUT);

  pinMode (triac, OUTPUT);
}

void loop() {
  estado_AC_IN_ZERO = digitalRead(AC_IN_ZERO);

  if (estado_AC_IN_ZERO != lastButtonState_asc) {

    if (estado_AC_IN_ZERO == LOW) {
      state = true;
    }
  }
  lastButtonState_asc  = estado_AC_IN_ZERO;

  pot_value = map(analogRead(A6), 0, 1023, 7300, 0);
  if (state == true)
  {
    delayMicroseconds(pot_value);
    digitalWrite(triac, HIGH);
    delayMicroseconds(10);
    digitalWrite(triac, LOW);
    state = false;
  }

}

#include <Keypad.h>
const byte COLUMNAS = 4;
const byte FILAS    = 4;
char teclas [FILAS] [COLUMNAS] = {
  {'1', '2', '3', 'X'},
  {'4', '5', '6', 'B'},
  {'7', '8', '9', 'C'},
  {'*', '0', '#', '='}
};
byte filasPines[FILAS]       = {4, 5, 6, 7}; //Define lineas
byte columnasPines[COLUMNAS] = {8, 9, 10, 11}; //Define columnas
Keypad miTeclado = Keypad( makeKeymap(teclas), filasPines, columnasPines, FILAS, COLUMNAS );// sincronizacion de las teclas
boolean valorActual = false;
String  numero1;
long   calculoTotal;

const int  AC_IMPUT = 2;
const int triac = 3;
volatile byte state = LOW;

int estado_AC_IMPUT = 0;
int lastButtonState_asc = 0;

void setup() {
  pinMode(AC_IMPUT, INPUT);
  pinMode (triac, OUTPUT);
}

void loop() {
  estado_AC_IMPUT = digitalRead(AC_IMPUT);

  if (estado_AC_IMPUT != lastButtonState_asc) {

    if (estado_AC_IMPUT == LOW) {
      state = true;
    }
  }
  lastButtonState_asc  = estado_AC_IMPUT;

  if (state == true) {
    delayMicroseconds(calculoTotal);
    digitalWrite(triac, HIGH);
    delayMicroseconds(10);
    digitalWrite(triac, LOW);
    state = false;
  }

  char tecla = miTeclado.getKey();
  int longitudDelNumero;

  if (tecla != NO_KEY && (tecla == '1' || tecla == '2' || tecla == '3' || tecla == '4' || tecla == '5' || tecla == '6' || tecla == '7' || tecla == '8' || tecla == '9' || tecla == '0'))
  {

    if (valorActual != true) {
      numero1 = numero1 + tecla;
      longitudDelNumero = numero1.length();
    }
  }

  else if ((tecla == '#') && valorActual == false && tecla != NO_KEY) {

    valorActual = true;
    calculoTotal = numero1.toInt();

  }
  else if (tecla == '*' && tecla != NO_KEY) {

    valorActual = false;
    numero1 = "";
    calculoTotal = 0;

  }
