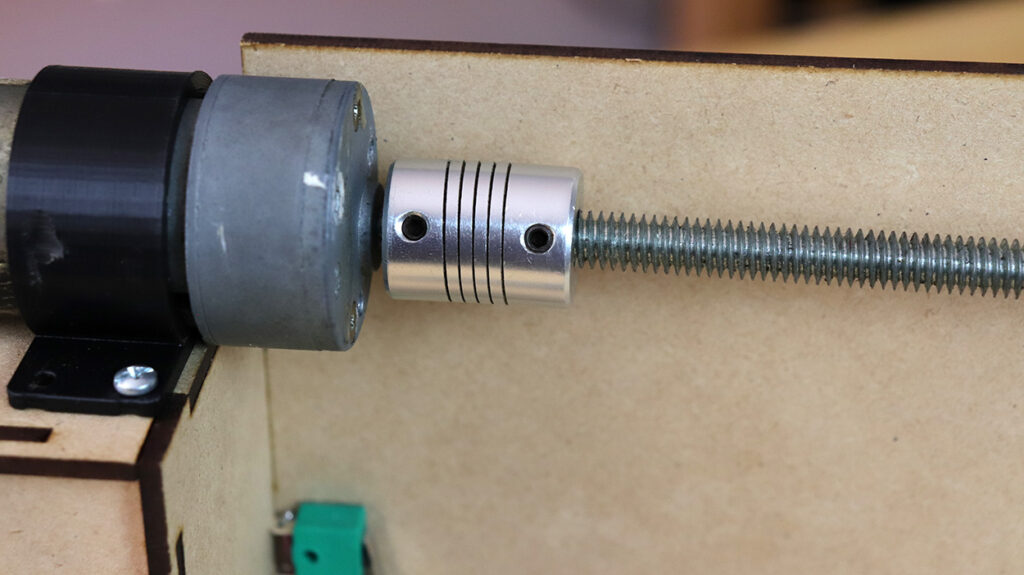

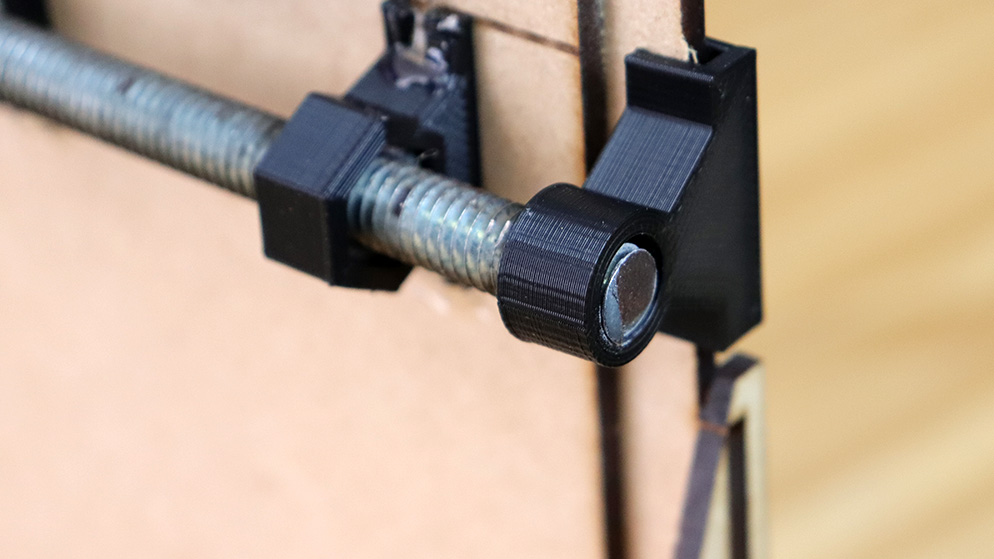

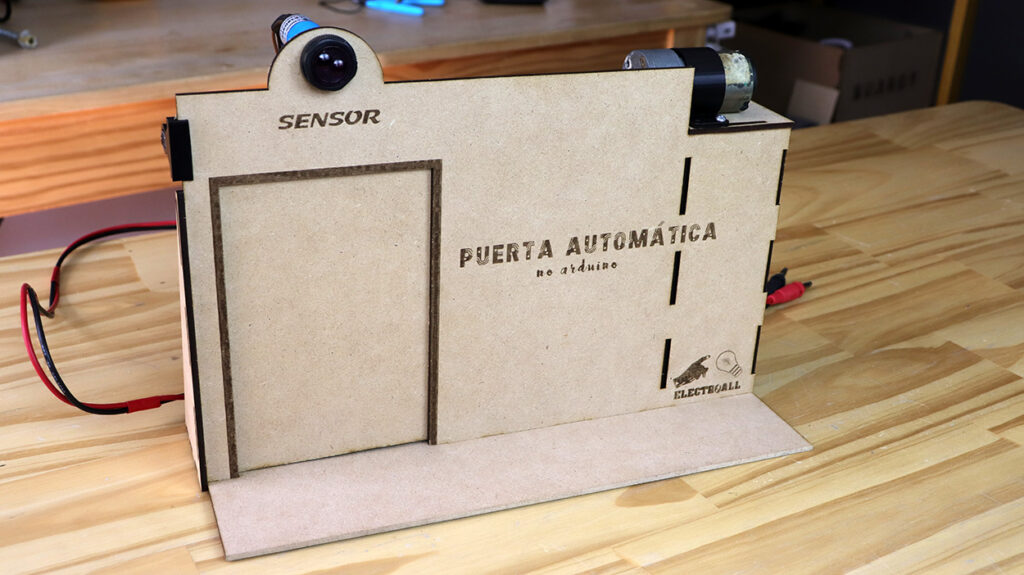

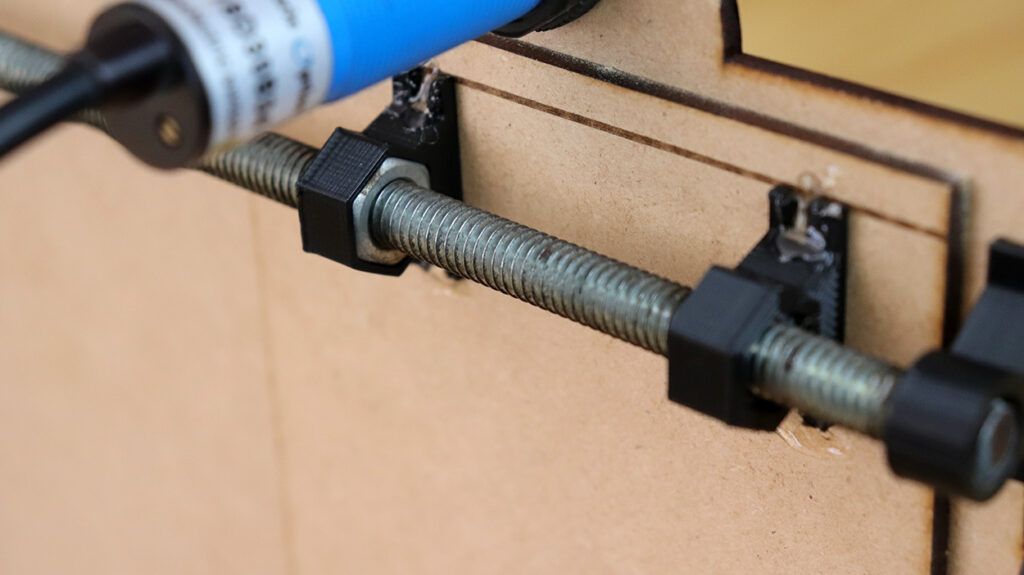

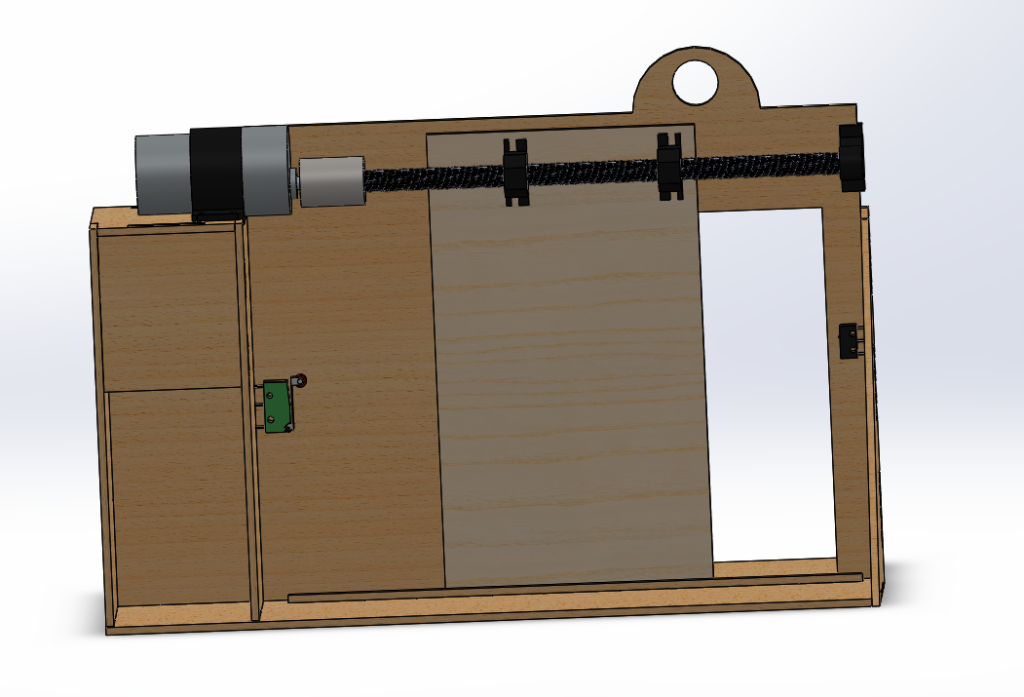

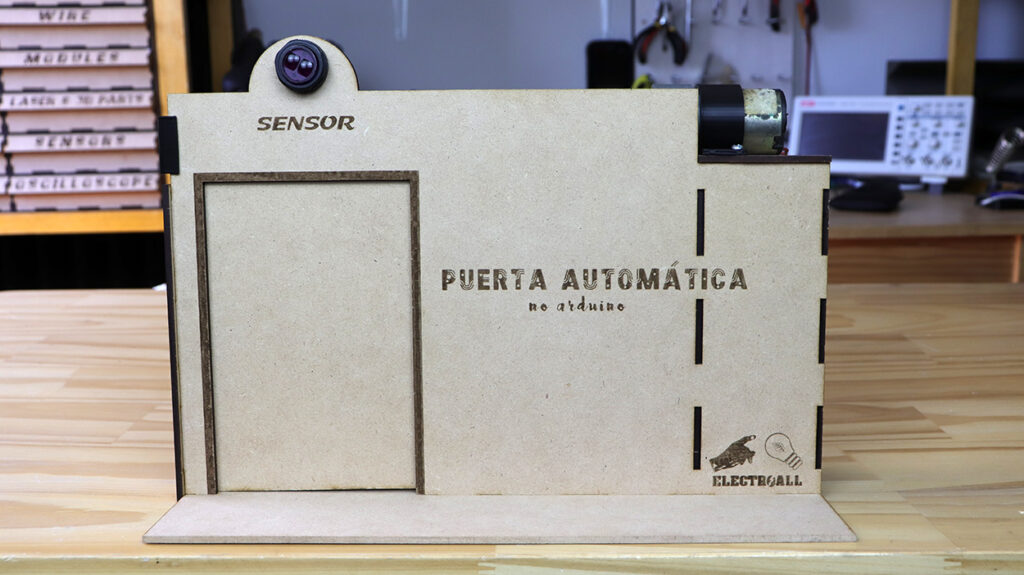

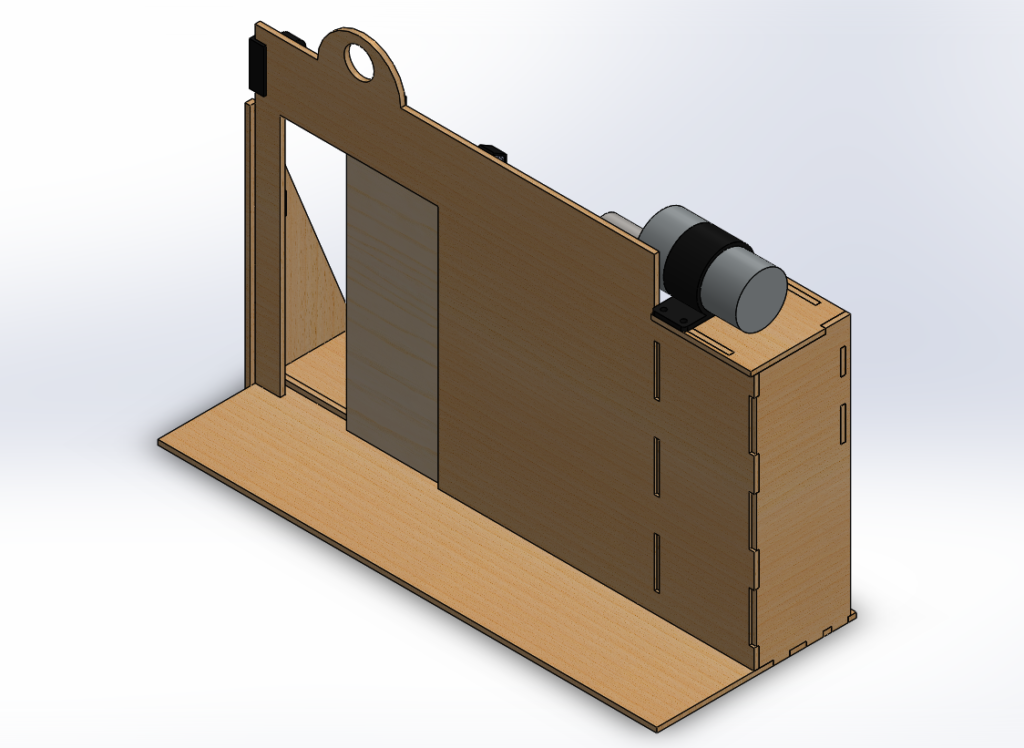

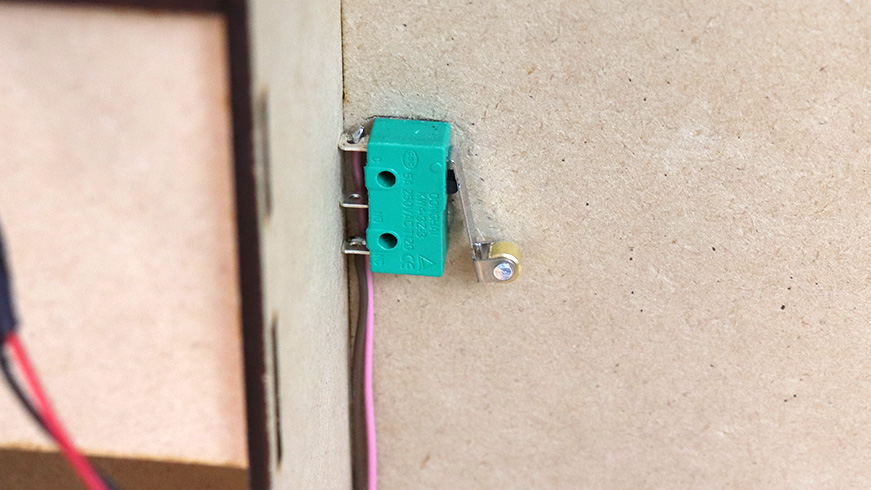

Cuando aún estaba en mi centro de estudios una vez automatizamos una puerta con un PLC s7 1200, en principio usar un PLC muy costoso para automatizar una puerta me parecía un tanto ambiguo. Es decir, era como matar una mosca con un combo. Justo en estos días me acorde eso y dije; voy a crear una pequeña tarjeta con pocos componentes comerciales que pueda realizar este hecho, y sí, efectivamente ya lo tengo culminado este proyecto, y hoy les enseñaré a como realizar una puerta automática, aprenderemos desde el desarrollo del esquemático electrónico, la creación de la tarjeta pcb, finalmente armaremos la estructura mecánica.
ESPECIFICACIONES TÉCNICAS PCB
- Tensión de alimentación……………………….…………5-12VDC
- Corriente de alimentación………………….……………250mA
- Entadas digitales 5-12DC……………………….……3
- Salidas PARA MOTOR……………………………..1
- Condiciones ambientales min……………………….….-40°
- Condiciones ambientales max…………………..……….150°
- Dimensiones……………………………………………………….55x55mm
- Empotrable………………………………….……………………Sí

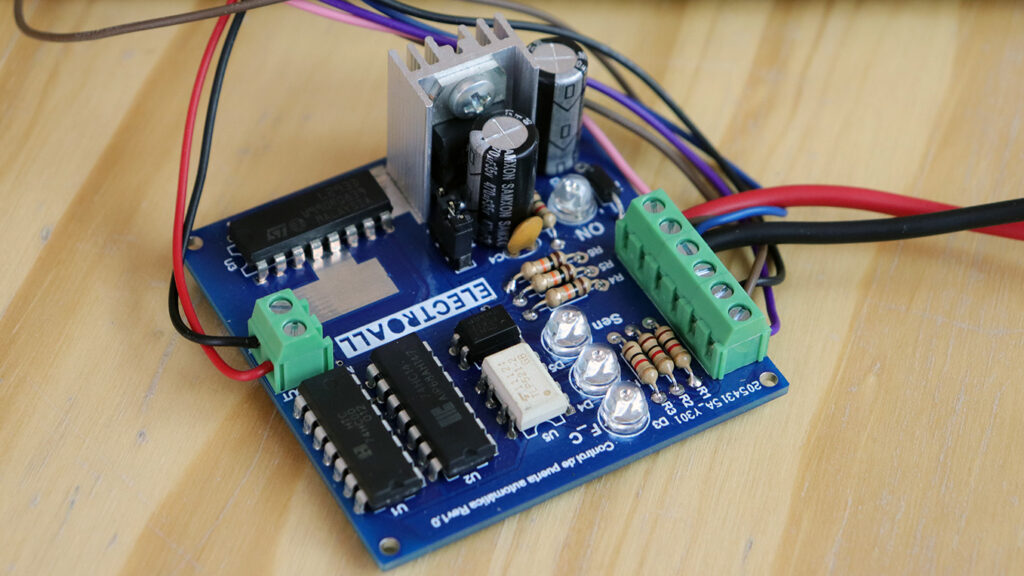

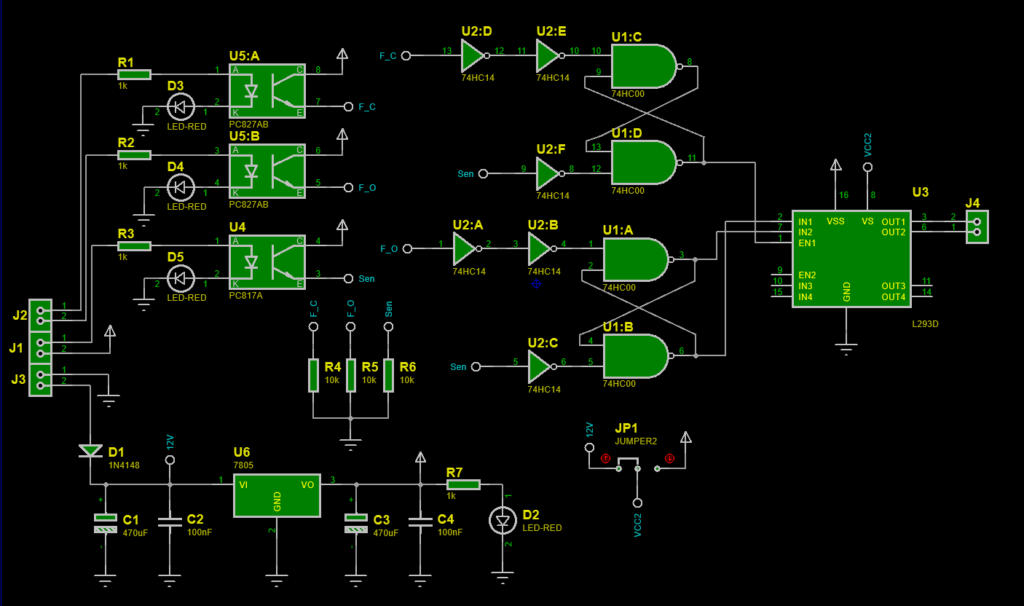

LISTA DE DISPOSITIVOS ELECTRÓNICOS
Categoría | Cantidad | Referencias | Valor | PCB Package |
Condensadores | 2 | C1,C3 | 470uF | ELEC-RAD13 |
Condensadores | 2 | C2,C4 | 100nF | CAP10 |
Resistencias | 4 | R1,R2,R3,R7 | 1k | RES40 |
Resistencias | 3 | R4,R5,R6 | 10k | RES40 |
Integrados | 1 | U1 | 74HC00 | DIL14 |
Integrados | 1 | U2 | 74HC14 | DIL14 |
Integrados | 1 | U3 | L293D | DIL16 |
Integrados | 1 | U4 | PC817A | DIL04 |
Integrados | 1 | U5 | PC827AB | DIL08 |
Integrados | 1 | U6 | 7805 | P1 |
Diodos | 1 | D1 | 1N4148 | DO35 |
Diodos | 4 | D2,D3,D4,D5 | LED-RED | LED RED 5MM |
Miscelánea | 4 | J1,J2,J3,J4 | TBLOCK-M2 | T-BOCK 3.5MM GRENN 2P |
Miscelánea | 1 | JP1 | JUMPER2 | CONN-SIL3 |
