Siendo electrónicos no conocer el timer 555 es como haber tenido infancia, na no es cierto. Bueno para nadie es un secreto que con este integrado podemos hacer muchas aplicaciones, pero hoy les voy a mostrar 5 circuitos que podemos aplicar en nuestro día día,

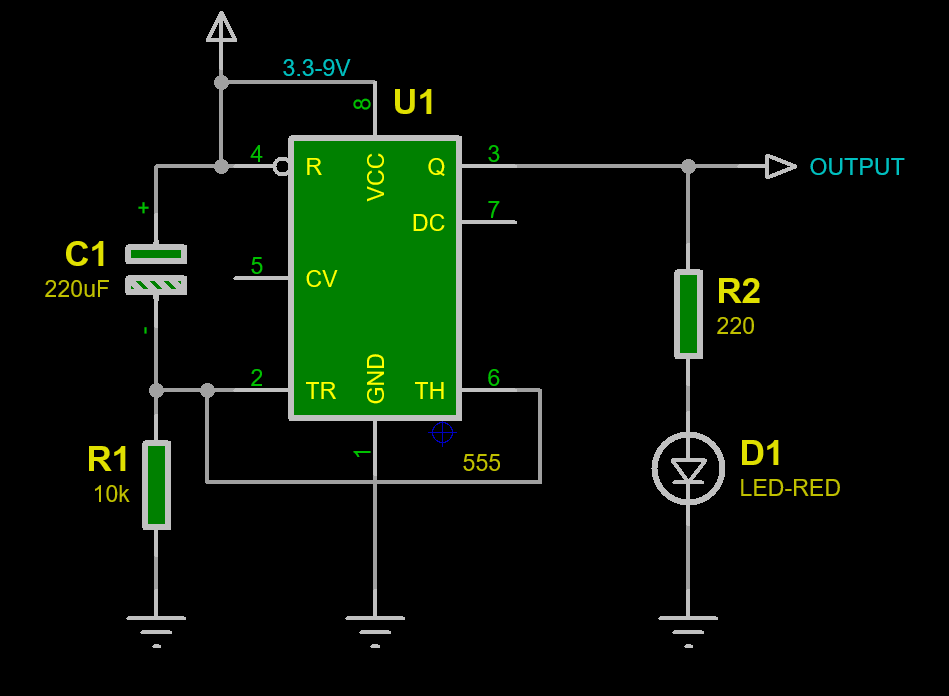

TIEMPO A LA CONEXION CON 555
Bueno empecemos a armar el circuito tiempo a la conexión; como su nombre lo dice tiene que pasar un tiempo determinado para que se encienda la salida y asi se quedará permanentemente.
Sabiendo la teoría y funcionamiento sacamos nuestro circuito integrado 555, colocamos al protoboard, el pin 8 y el pin 4 lo llevamos a VCC, ahora colocamos un capacitor de 220uf entre VCC y el pin 2, luego colocamos una resistencia de 10k entre el pin 2 y GND, seguidamente vamos a unir el pin 2 con el pin 6, y bueno el pin 1 lo llevamos a GND, finalmente a la salida que es el pin 3 colocamos un led de señalización con su respectiva resistencia de 220. bien ahora alimentamos el circuito con 5v esperamos un momento y después de un tiempo se ha encendido la salida y se quedará encendido permanentemente hasta que se apague el circuito, como dice el dicho en la electrónica, si obtenemos una simple señal, con este podemos manejar cargas de potencia, evidentemente colocando un relay o un transistor de potencia a la salida. Seguramente ahora te estarás preguntando, que pasa si se quiere un tiempo más prolongado a la conexión, bueno simplemente aumentamos la capacidad resistiva al R1 o en su defecto aumentamos la capacidad del C1, bueno cambiamos esta resistencia de 10k por 20k, encendemos nuevamente el circuito, y si se pudieron dar cuenta tenemos un tiempo más prolongado, perfecto!

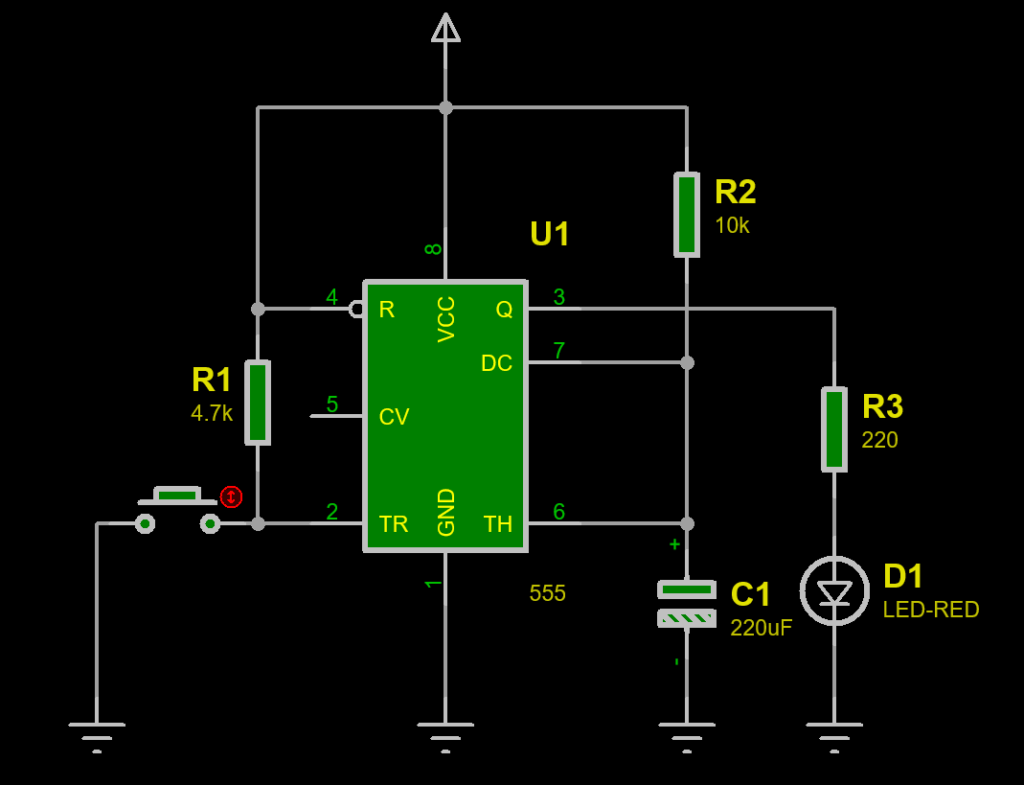

TEMPO A LA DESCONEXION CON 555
Ahora veamos el 2do circuito, tiempo a la desconexión, este termino se refiere cuando en la entrada ocurre un cambio de estado e inmediatamente tendremos un alto en la salida como respuesta, este alto permanecerá solo por un periodo de tiempo, pasado ese tiempo volverá al nivel inicial de bajo. Ahora que ya sabemos el funcionamiento pasemos a armar el circuito,
El 4 y el 8 conectamos a VCC, ahora el pin 1 lo llevamos a gnd, seguidamente conectamos una resistencia de 4.7k de VCC al pin 2 y de este mismo instalamos un pulsador a tierra, luego conectamos una resistencia de 10k de VCC al pin7 y este pin vamos a unir con el pin 6, ahora colocamos un capacitor de 220uf entre el pin 6 y tierra, finalmente instalamos un led a la salida 3 con su respectiva resistencia de 220ohm, bien ahora alimentamos el circuito, evidentemente no ocurre ningún evento cuando se alimenta el circuito, Sin embargo, cuando presionamos este pulsador inmediatamente se pone en alto la salida durante un periodo de tiempo, ahora este tiempo se puede establecer a través de esta fórmula(T = 1.1*R*C).
CIRCUITO ASTABLE CON 555
Genial, ahora pasemos al circuito astable, primereo empecemos definiendo la palabra astable, básicamente es sinónimo de inestable, asi como usted y su ex, un día están y al otro día ya no, y en la electrónica ocurre lo mismo, un rato está en nivel alto a otro rato está en nivel bajo, en pocas palabras astable sería lo mismo que intermitente. Ahora empecemos a armar este circuito inestable.
Como siempre el 4 y 8 lo llevamos a VCC y el pin 1 conectamos a GND, seguidamente introducimos un capacitor de 47uf entre GND y el pin2, en tanto este último pin vamos a unir con el pin6, estando en este mismo pin vamos a conectar una resistencia de 10k al pin7 y de este pin7 instalamos una resistencia de 1k a VCC, finalmente instalamos un led a la salida 3 con su respectiva resistencia de 220ohm, bien ahora alimentamos el circuito, y ahí observamos el correcto funcionamiento, bueno como sé que eres rebelde seguramente quieres más tiempo de intermitente, bueno aquí te dejo la formulita (f = 1.44/((R2+2*R1)C1) y con esto obtendrás la frecuencia :).
CIRCUITO MONOESTABLE CON 555
Bien ahora pasemos al circuito monoestable. Monoestable quiere decir que solo tendremos un estado por un periodo de tiempo, ahhh espera espera, este circuito no se parece al circuito retardo a la desconexión? Pues sí, es el mismo circuito, de todas maneras para tenerlo claro veamos el funcionamiento, presionamos el pulsador y se pone en alto la salida, lo cual pues solo hemos producido un nivel lógico, de ahí el termino monoestable.
CIRCUITO BIESTABLE CON 555
Por último pero no menos importante tenemos el circuito biestable, biestable quiere decir que tendremos dos estados permanentemente, cuando se presiona un pulsador, la salida pasará al nivel alto que permanecerá en este nivel hasta que se haya presionado otro pulsador, bien, ahora que sabemos la teoría pasemos a armar el circuito,
El pin8 conectamos a VCC, luego el pin1 y el pin 6 lo llevamos a gnd, y desde VCC jalamos una resistencia de 10k al pin 4 y desde este mismo pin colocamos un pulsador a GND, y de la misma manera llevamos una resistencia de 10k desde VCC al pin 2 y desde este mismo pin integramos un pulsador a GND, finalmente instalamos un led a la salida 3 con su respectiva resistencia de 220ohm. bien ahora alimentamos el circuito, presionamos el pulsador que va conectado al triger y observamos que se queda encendido y asi se mantendrá en este estado hasta que presionemos el otro pulsador q va conectado al pin de reset, solo ahí cambiará a estado bajo y tambien se mantendrá en este último estado hasta que se presione el pulsador de trigger.
