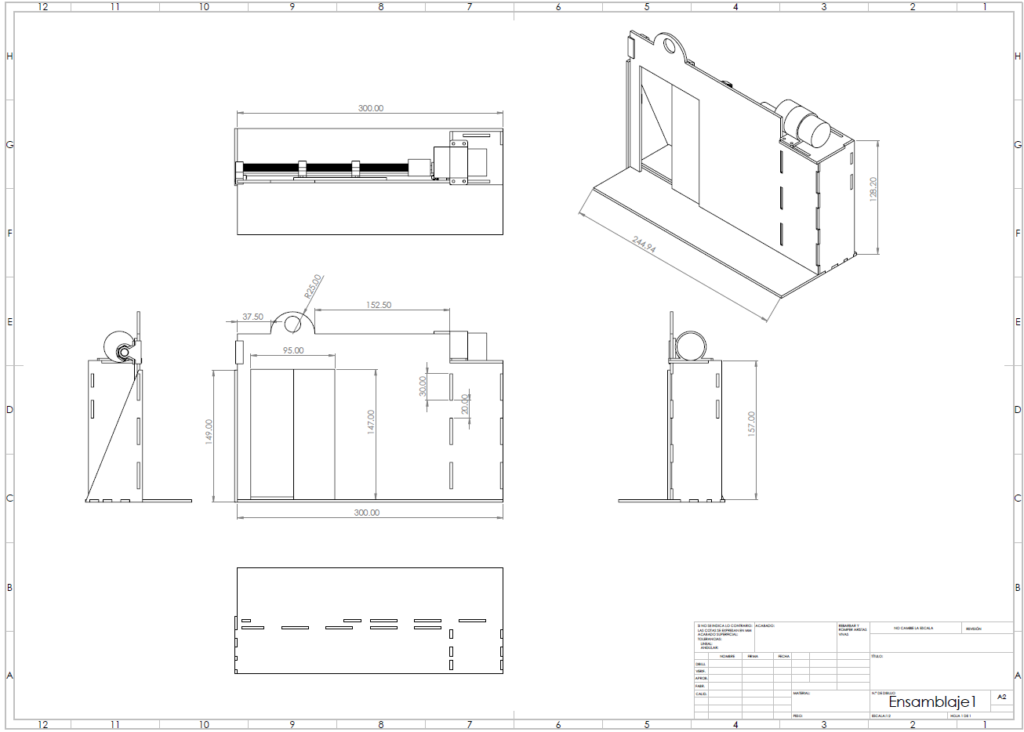

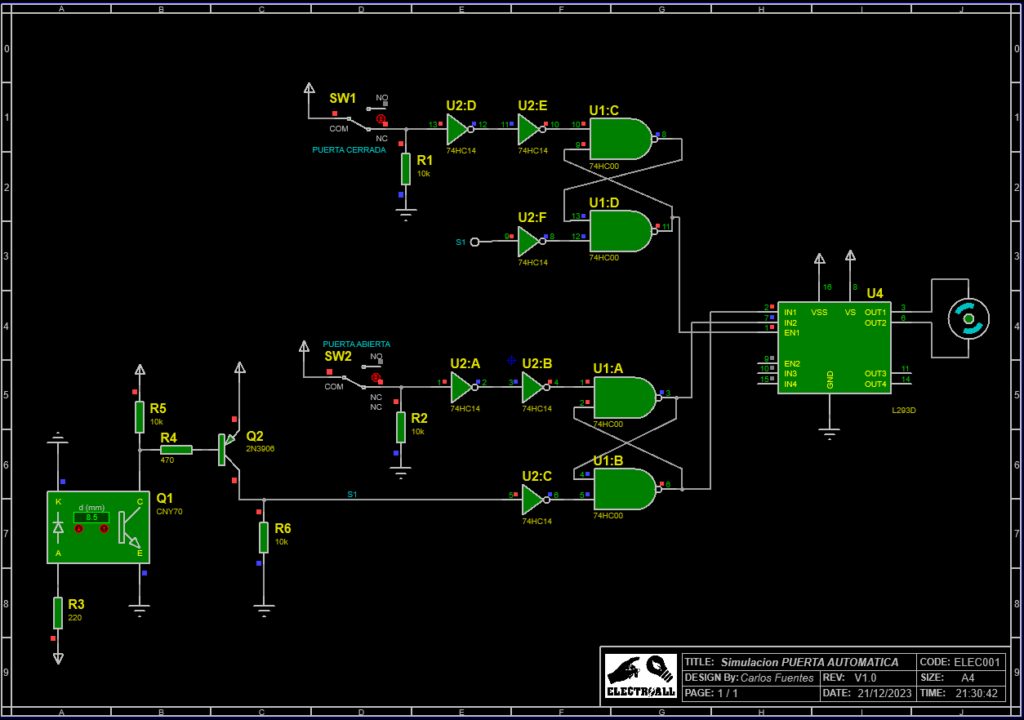

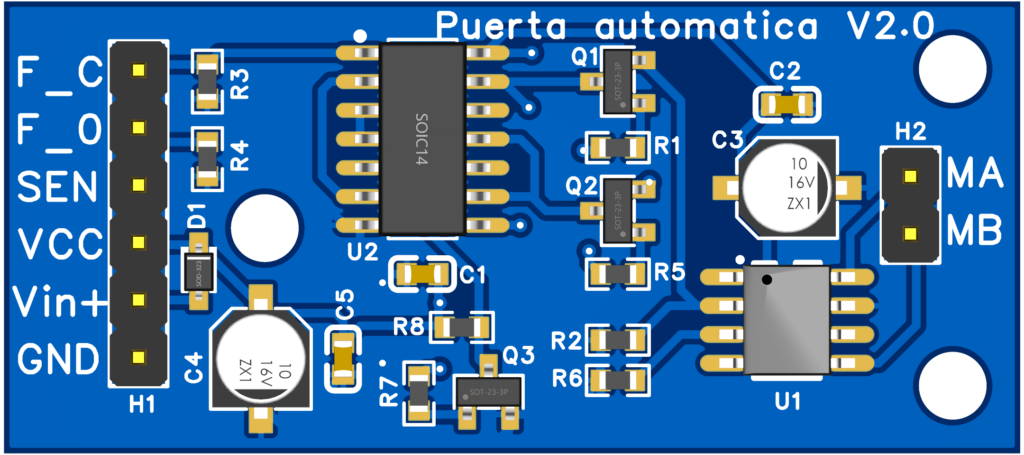

Me creerías si te digo que es algo muy fácil automatizar una puerta? Pues sí, es muy sencillo. Hoy les mostrare que podemos realizar sin ningún tipo de microcontrolador, verán que solo una compuerta lógica se puede hacer maravillas. Y bien, hoy se enseñaré a como automatizar una puerta, desde el funcionamiento del esquemático electrónico, el armado de la maqueta y el funcionamiento general, te gustaría saber más de este proyecto? Pues no te despegues de este articulo.
LISTA DE MATERIALES
Categoría | Cantidad | Referencias | Valor | PCB Package |
Resistencias | 4 | R1,R2,R5,R6 | 10k | RES40 |
Resistencias | 1 | R3 | 220 | RES40 |
Resistencias | 1 | R4 | 470 | RES40 |
Integrados | 1 | U1 | 74HC00 | DIL14 |
Integrados | 1 | U2 | 74HC14 | DIL14 |
Integrados | 1 | U4 | L293D | DIL16 |
Transistores | 1 | Q1 | CNY70 | |
Transistores | 1 | Q2 | 2N3906 | TO92 |
Miscelánea | 2 | SW1,SW2 | SW-SPDT-MOM |
