VARIACIÓN DE VELOCIDAD

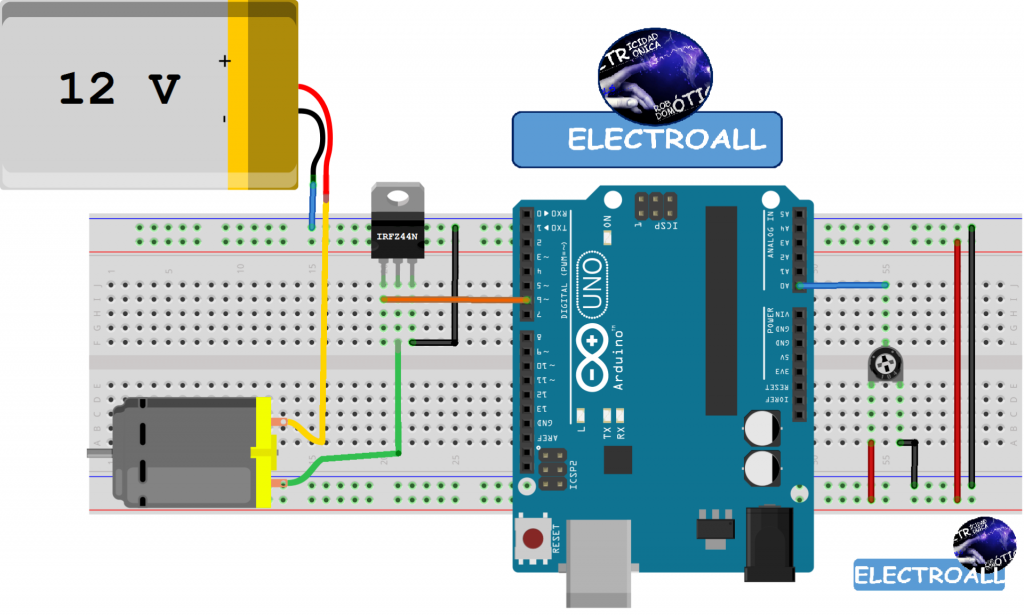

MATERIALES
-
- MICROCONTROLADOR 1 UND
- MOTOR 1 UND
- RESISTENCIA 1K Ohm 1 UND
- POTENCIOMETRO 10K Ohm 1 UND
- MOSFET IRFZ44N 1 UND
/* CREADO POR :{==[=======>>>> ELECTROALL <<<<<=======]==} INSTAGRAM : https://www.instagram.com/carlos_j_fuentess/ ó @carlos_j_fuentess FACEBOOK : https://web.facebook.com/ELECTROALL.ELECTRONICA/?_rdc=1&_rdr PÁGINA WEB : https://www.electroallweb.com/ YOUTUBE : https://www.youtube.com/c/ELECTROALL ________________________________________________________ {==[=======> () <=======]==} ________________________________________________________ */ int Motor = 6; // declaramos las variables de tipo entero int entrada_analogica= A0; void setup() { pinMode (Motor, OUTPUT); // designamos los pines como pines de salida y entrada pinMode (entrada_analogica, INPUT); // entrada } void loop() { //entramos a un siclo repetitivo int valor_entrada_analogica =0; // declaramos las variables de tipo entero int valor_salida_pwm=0; // declaramos la variable de tipo entero para la ulizacion de la modulacion por ancho de pulso // ojo ( estos pines tienes que ser pines de (PWM) valor_entrada_analogica = analogRead(entrada_analogica); // Guardamos la lectura analogica en la variable (valor_entrada_analógica) valor_salida_pwm =map(valor_entrada_analogica,0, 1023,0,255); // guardamos el mapeo en la variable (valor salida) analogWrite(Motor, valor_salida_pwm); // manifestamos en el led la lectura analogica que hemos reducido de( 0 - 255) // donde 0 es 0 voltios y 255 viene ser 5 voltios }
/* CREADO POR :{==[=======>>>> ELECTROALL <<<<<=======]==} INSTAGRAM : https://www.instagram.com/carlos_j_fuentess/ ó @carlos_j_fuentess FACEBOOK : https://web.facebook.com/ELECTROALL.ELECTRONICA/?_rdc=1&_rdr PÁGINA WEB : https://www.electroallweb.com/ YOUTUBE : https://www.youtube.com/c/ELECTROALL ________________________________________________________ {==[=======> (CONTROL MOTOR) <=======]==} ________________________________________________________ */ int Motor_IZQ = 6; // declaramos las variables de tipo entero int Motor_DER = 5; int entrada_analogica= A0; void setup() { pinMode (Motor_IZQ, OUTPUT); // designamos los pines como pines de salida y entrada pinMode (Motor_DER, OUTPUT); pinMode (entrada_analogica, INPUT); // entrada } void loop() { //entramos a un siclo repetitivo int valor_entrada_analogica =0; // declaramos las variables de tipo entero int valor_salida_pwm=0; // declaramos la variable de tipo entero para la ulizacion de la modulacion por ancho de pulso // ojo ( estos pines tienes que ser pines de (PWM) valor_entrada_analogica = analogRead(entrada_analogica); // Guardamos la lectura analogica en la variable (valor_entrada_analógica) valor_salida_pwm =map(valor_entrada_analogica,0, 1023,0,255); // guardamos el mapeo en la variable (valor salida) analogWrite(Motor_IZQ, valor_salida_pwm); // manifestamos en el led la lectura analogica que hemos reducido de( 0 - 255) analogWrite(Motor_DER, valor_salida_pwm); // donde 0 es 0 voltios y 255 viene ser 5 voltios }
