INTRODUCCIÓN

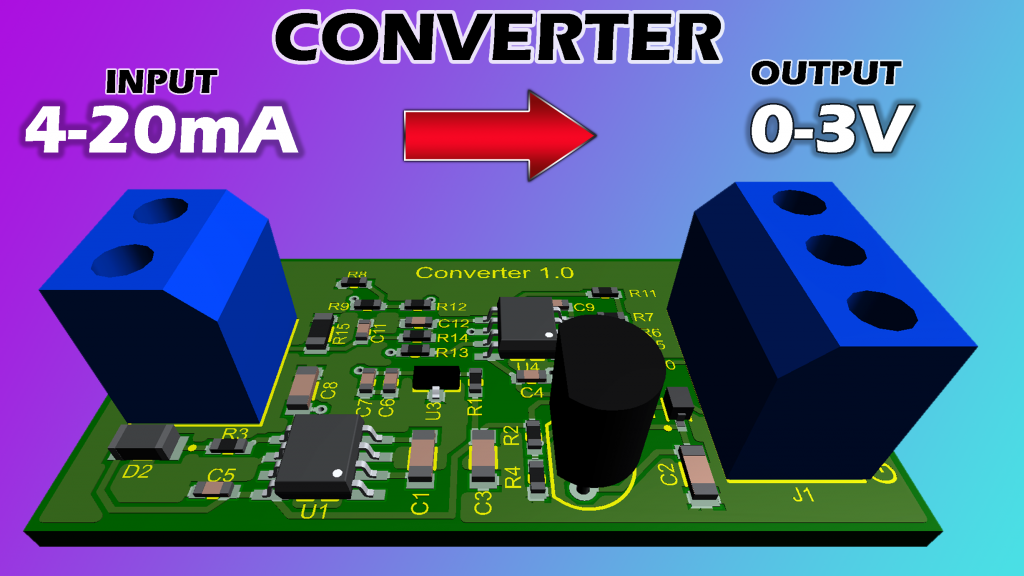

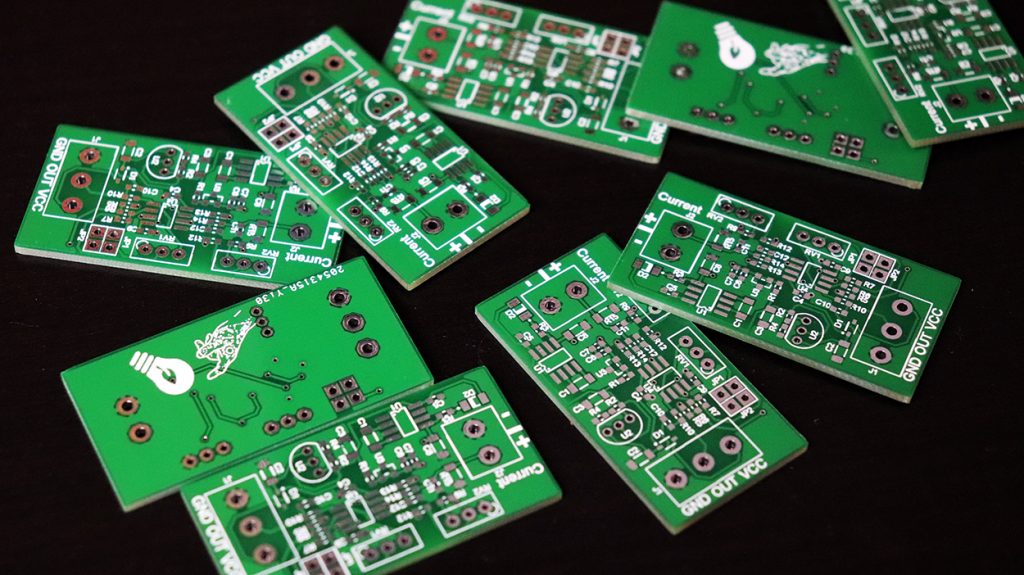

Desde hace mucho tiempo estuve desarrollando un circuito que sea capaz de convertir señales de corriente variable de 4-20mA a una salida de voltaje variable para poder trabajar con microcontroladores o con dispositivos de nivel TTL. Cabe mencionar que este proyecto es muy útil para aplicaciones de la industria. Aparte de ello, este circuito será integrado en las placas de PLC que venimos desarrollando. Es decir, para la próxima versión ya tendremos entradas de corriente (4-20mA). Efectivamente ya tenemos concluido el proyecto, así que en este episodio aprenderemos a como realizar el circuito y también la creación de la tarjeta PCB.

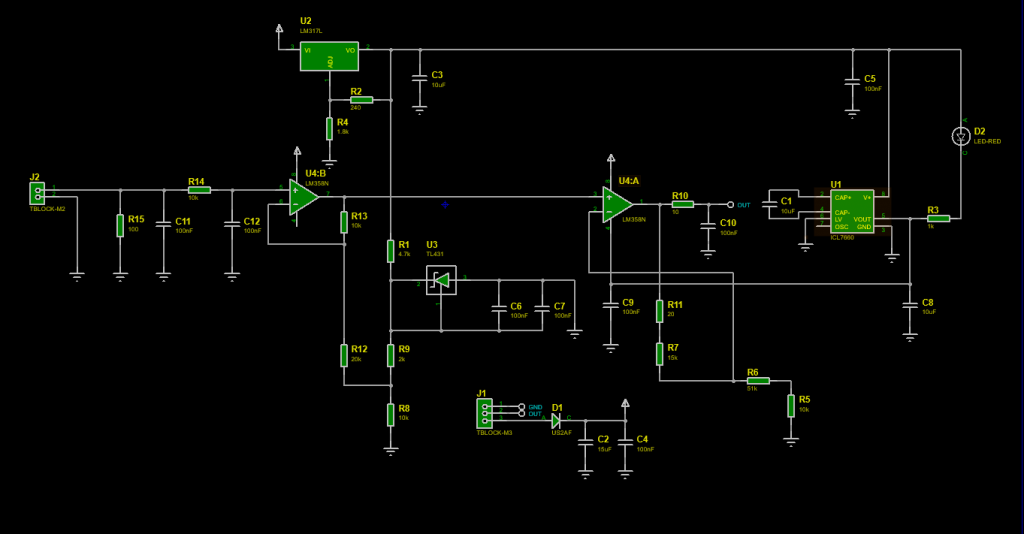

ESPECIFICACIONES TÉCNICAS
- Tensión de alimentación……………………….…………5VDC
- Corriente de alimentación………………….……………80mA
- Tensión de entrada(recomendado)…………………24VDC
- Corriente de entrada………………………………………0-30mA
LISTA DE MATERIALES
Categoría | Cantidad | Referencias | Valor | PCB Package | Datasheet |
Condensadores | 4 | C1,C2,C3,C8 | 10uF | 1206_CAP | see & buy |
Condensadores | 8 | C4,C5,C6,C7,C9,C10,C11,C12 | 100nF | 0603_CAP | see & buy |
Resistencias | 1 | R1 | 4.7k | 0603_RES | see & buy |
Resistencias | 1 | R2 | 240 | 0603_RES | see & buy |
Resistencias | 1 | R3 | 1k | 0603_RES | see & buy |
Resistencias | 1 | R4 | 1.8k | 0603_RES | see & buy |
Resistencias | 4 | R5,R8,R13,R14 | 10k | 0603_RES | see & buy |
Resistencias | 1 | R6 | 51k | 0603_RES | see & buy |
Resistencias | 1 | R7 | 15k | 0603_RES | see & buy |
Resistencias | 1 | R9 | 2k | 0603_RES | see & buy |
Resistencias | 1 | R10 | 10 | 0603_RES | see & buy |
Resistencias | 1 | R11 | 20 | 0603_RES | see & buy |
Resistencias | 1 | R12 | 20k | 0603_RES | see & buy |
Resistencias | 1 | R15 | 100 | 1206_RES | see & buy |
Integrados | 1 | U1 | ICL7660 | SO8 | see & buy |
Integrados | 1 | U2 | LM317L | TO92 | see & buy |
Integrados | 1 | U3 | TL431 | SOT23-3 | see & buy |
Integrados | 1 | U4 | LM358N | SO8 | see & buy |
Diodos | 1 | D1 | RR1.. | SOD2614X116 | see & buy |
Diodos | 1 | D2 | LED-RED | LEDC3216X110 | see & buy |
Miscelánea | 1 | J1 | TBLOCK-M3 | T-BLOCK 3PIN BLUE | |
Miscelánea | 1 | J2 | TBLOCK-M2 | T-BLOCK 2PIN BLUE |
CONEXIONES EXTERNAS
CONEXIONES ARDUINO – CONVERSOR
CONEXIONES ARDUINO – CONVERSOR con Amperímetro
CÓDIGO ARDUINO
#define CurrentSensorPin A0 #define VREF 5000 // ADC's reference voltage on your Arduino,typical value:5000mV unsigned int voltage; //unit:mV float current; //unit:mA void setup() { Serial.begin(115200); pinMode(13,OUTPUT); } void loop() { voltage = analogRead(CurrentSensorPin)/1024.0*VREF; Serial.print("voltage:"); Serial.print(voltage); Serial.print("mV "); current = voltage/100.0; //Sense Resistor:100ohm Serial.print("current:"); Serial.print(current); Serial.println("mA"); delay(1000); if(voltage>=2000){ digitalWrite(13,1); } else{ digitalWrite(13,0); } }
