INTRODUCCIÓN

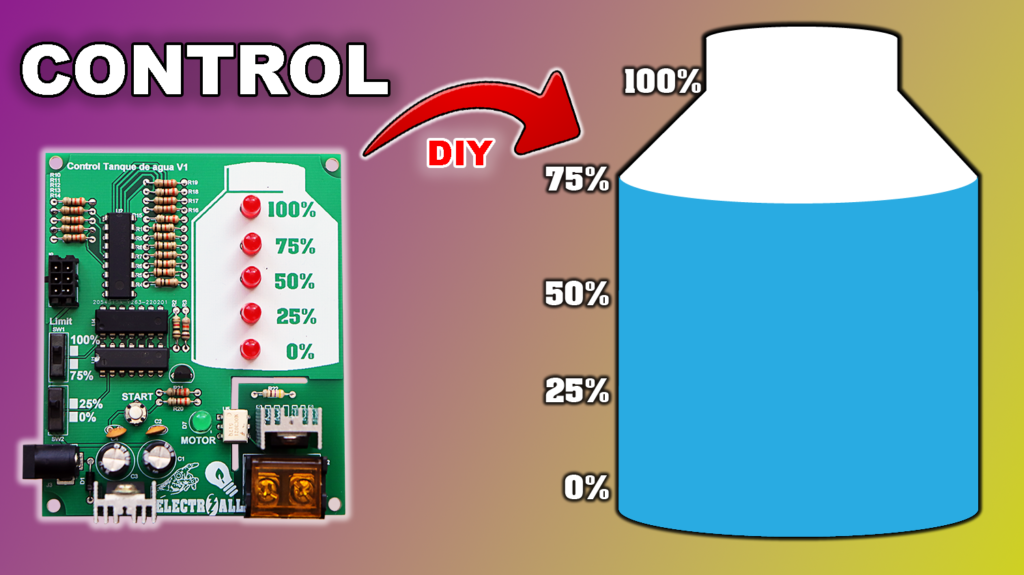

Si bien es cierto en el mercado podemos encontrar varios tipos de controladores para una bomba de agua. Sin embargo, el 90% está realizado con contactores y solo tiene un sensor de nivel que le indica que el tanque está lleno, además, el motor se enciende cada rato. Aparentemente hasta aquí no habría problema. No obstante, cuando se enciende un motor consume 6 a 7 veces del consumo nominal, es decir, si un motor normalmente consume 1A, al encenderse consume 6A, entonces si repetimos esta misma acción cada rato prácticamente cada fin de mes estaremos pagando mucho más. Viendo este inconveniente hoy crearemos una tarjeta de control que nos permita visualizar hasta 5 niveles agua, es decir; en el panel de control podremos ver cuando tanque está al 0%, 25%, 50%, 75% y 100%. Y lo más importante haremos de que el motor solo se encienda cuando esté en 0 o 25% y que se apague cuando esté al 75 o 100% esto lo podemos regular a través de estos switches. Con este control se presume que el motor solo se encenderá a lo mucho una vez al día, finalmente, esta tarjeta lo construiremos con componentes dip básicos para que todos podamos construir y sin arduino.
LISTA DE MATERIALES
Categoría | Cantidad | Referencias | Valor | PCB Package |
Condensadores | 2 | C1,C3 | 470uF | ELEC-RAD20 |
Condensadores | 2 | C2,C4 | 100nF | CAP10 |
Resistencias | 8 | R1,R3,R4,R5,R6,R7,R8,R9 | 10k | RES40 |
Resistencias | 1 | R2 | 1k | RES40 |
Resistencias | 12 | R10,R11,R12,R13,R14, R15,R16,R17,R18,R19,R20,R21 |
330 | RES40 |
Resistencias | 1 | R22 | 470 | RES40 |
Integrados | 1 | U1 | 74HC00 | DIL14 |
Integrados | 1 | U2 | ULN2803 | DIL18 |
Integrados | 1 | U3 | 7805 | P1 |
Integrados | 1 | U4 | 74HC14 | DIL14 |
Integrados | 1 | U5 | MOC3021 | DIL06 |
Integrados | 1 | U6 | TXDV1212 | TO220 |
Transistores | 1 | Q1 | 2N3904 | TO92 |
Diodos | 1 | D1 | 1N4148 | DO35 |
Diodos | 6 | D2,D3,D4,D5,D6,D7 | LED-RED | LED RED 5MM |
Miscelánea | 1 | BTN1 | BUTTON | BUTTON TH 2P |
Miscelánea | 1 | J2 | TBLOCK-M2 | TERMINAL BLOCKS DIBO |
Miscelánea | 1 | J3 | PWR_IN | JACK POWER 12V V3 |
Miscelánea | 1 | J5 | HX30002-6A | HX30002-6A |
Miscelánea | 2 | SW1,SW2 | SW-SPDT-MOM | SWITCH NO-COM-NC |
15 comentarios. Dejar nuevo
Es perfecto hace un tiempo e querido hacer ese tipo de proyecto pero la falta de experiencia no me lo a permitido sería bueno colocarle un sensor de temperatura para proteger el motor cuando no tenga agua la cisterna o cuando no pueda subir agua por falla mecánica ese es mi sueño
Perfecto estimado, en la versión2 vamos a colocar esas mejoras
Se le puede poner presurizador control cuando no tiene agua la cisterna se apaga en automático yo tengo uno cuando no tiene agua se apaga en automático para proteger el motor
Yo para proteger el motor uso un guardamontor el cual se calibra según el amperaje de cada bomba.
Muy interesante el proyecto
gracias 🙂
Ojalá me pueda responder lo que anoté en los comentarios.
Sugiero instalar un contactor externo de 2 polos(solo usar 1 polo, así tendremos 1 polo de reserva) con bobina de 120 V para que la tarjeta controle la bobina del contactor y no el consumo de corriente alto del motor.
¿Me puede indicar si es posible conectar a la tarjeta 1 relevador con bobina de 12 V para el control del motor? Ojalá me pueda responder esto y… ¡GRACIAS POR EL PROYECTO PRESENTADO!
buenos días estimado, con respecto a la pregunta, si puede conectar un relé en la salida?,- no, no se puede, a menos de que se cambie el triac :
Excelente, hace tiempo buscaba algo asi y simple sobre todo, lo unico que tengo que ver es como modificarlo ya que en mi caso extraigo el agua de otro tanque que está a nivel del suelo, para que solo encienda si hay un determinado nivel de agua, será muy complicado?
Creo que una mejora sería una entrada de señal analógica de entre 0 y 5 volts que sea evaluada y determinar si enciende el motor o no, la señal puede venir de un sensor de temperatura o presión, agregar un potenciómetro para determinar el valor de entrada. Podría ser agregando un amplificador operacional
Necesito comprar un kit de instalacion
este domingo sale un nuevo video de la versión 2 de la misma tarjeta
Saludos Carlos. Espero te encuentres bien.
Queria preguntarte, ¿dónde conseguiste el conector macho y hembra con el cual conectas los sensores de agua? se me ha hecho imposible conseguirlos y el unico website que es posible adquirir el conector hembra es de LCSC y en envio sale sumamente costoso.
Si pudieras responderme esa duda o sugerirme uno similiar que haga la misma función te lo agradeceria un millón.
estimado, este domingo sale otro video sobre una tarjeta v2, donde no se integra ese conector
